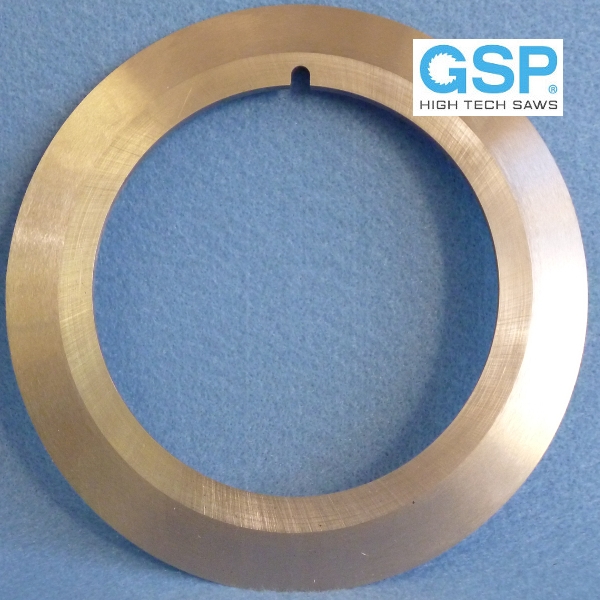

Тарельчатые (верхние) дисковые ножи GSP используются для деления больших форматов рулонов на меньшие. В первую очередь, применяются по отношению к изделиям из тонкой бумаги (чековая / кассовая лента), но данный инструмент достаточно популярен и в других направлениях: резка скотча, стретч-пленки, фольги, полиэтиленовых изделий.
Заслуживающим внимания является принцип работы данных ножей. Они используются вместе с контроножми (нижними ножами). Оба инструмента крепятся на валах станка, прилегая друг к другу, причем, во время работы вращаются в разных направлениях, задавая ножничный тип резки материала. Большинство станков, предназначенных для раскроя рулонов поддерживают возможность одновременного размещения нескольких пар верхних и нижних ножей. Благодаря специфическому режиму работы, данные ножи обладают достаточно точным и тонким резом, что делает уместной обработку бумаги с тонкой стенкой.
Изготовлены из быстрорежущей стали HSS. Особым ее отличием является добавление 5% ванадия и молибдена в сплав. Эти элементы делают его твердым и пластичным одновременно, снижая риск повреждений и растрескивания ножей. Дополнительным преимуществом материала является устойчивость к образованию и разрастания зерен, которые формируются от интенсивного трения и термического воздействия и негативно влияют на ресурс и износостойкость лезвия. Изготовленные из данного сплава, данные ножи требуют переточки реже, и не утрачивают качество работы после них.
Тарельчатые дисковые ножи GSP изготавливаются под заказ, однако следует заметить, что существует перечень наиболее популярных типоразмеров, котрорый предложен в таблице ниже. Лезвия производятся в двух конфигурациях: одна и две фаски. Кроме этого, каждая фаска имеет несколько вариантов архитектуры для удовлетворения специфических потребностей производства.

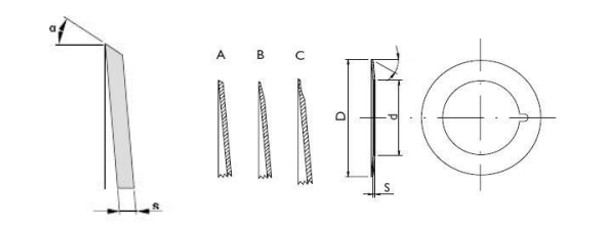

Тарельчатые ножи с одной фаской.
D mm | d mm | S mm |
62 | 40 | 1,2 |
65 | 40 | 1,0 |
68 | 40 | 1,2 |
75 | 45 | 1,0 |
75 | 50 | 1,0 |
90 | 60 | 1,0 |
100 | 66 | 1,0 |
100 | 70 | 1,2 |
105 | 65 | 1,2 |
105 | 75 | 1,2 |
Тарельчатые ножи с двумя фасками.
D mm | d mm | S mm |
90 | 60 | 1,2 |
100 | 70 | 1,2 |
102 | 70 | 1,2 |
105 | 65 | 1,2 |
105 | 75 | 1,2 |
105,6 | 81,05 | 1,2 |
110 | 70 | 1,2 |
130 | 70 | 1,5 |
130 | 80 | 1,2 |
130 | 80 | 1,5 |
130 | 100 | 1,5 |
140 | 70 | 1,5 |
140 | 95 | 2,0 |
150 | 80 | 2,0 |
150 | 80 | 2,5 |
180 | 70 | 3,0 |
200 | 80 | 4,0 |
