Фрезы насадные шейпер для плоского и криволинейного строгания по шаблону 13

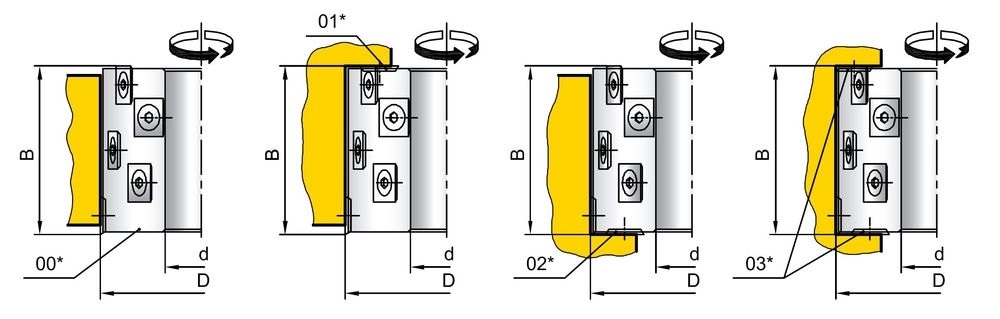

Форма

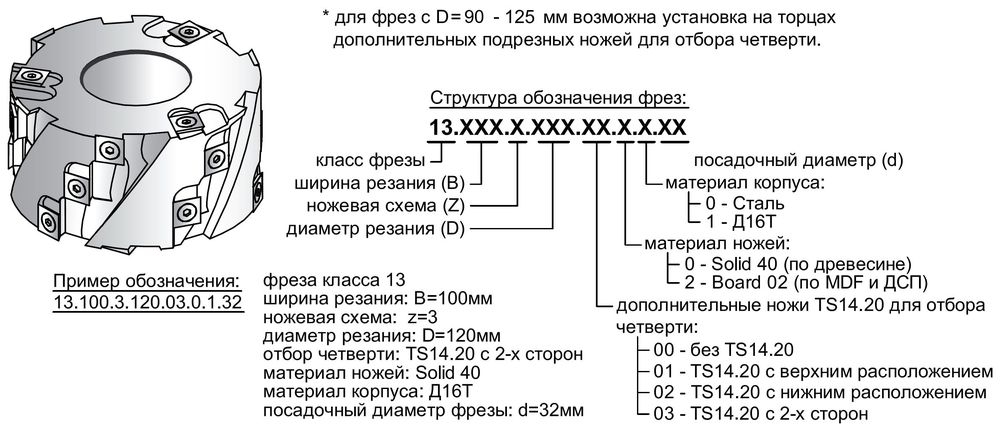

маркування фрез Z B mm D mm d mm n max хв-1

маркування ножів

кількість
00 01,02 03
13.060.2.060.00.Х.Х.ХХ 2 60 60 30-32 9000 TS14.20 10 - -
13.080.2.060.00.Х.Х.ХХ 2 80 60 30-32 9000 TS14.20 14 - -
13.100.2.060.00.Х.Х.ХХ 2 100 60 30-32 9000 TS14.20 16 - -
13.060.3.060.00.Х.Х.ХХ 3 60 60 30-32 9000 TS14.20 15 - -
13.080.3.060.00.Х.Х.ХХ 3 80 60 30-32 9000 TS14.20 21 - -
13.100.3.060.00.Х.Х.ХХ 3 100 60 30-32 9000 TS14.20 24 - -
13.060.3.090.00.Х.Х.ХХ 3 60 90 30-50 9000 TS14.20 15 - -
13.080.3.090.00.Х.Х.ХХ 3 80 90 30-50 9000 TS14.20 21 - -
13.100.3.090.00.Х.Х.ХХ 3 100 90 30-50 9000 TS14.20 24 - -
13.120.3.090.00.Х.Х.ХХ 3 120 90 30-50 9000 TS14.20 30 - -
13.130.3.090.00.Х.Х.ХХ 3 130 90 30-50 9000 TS14.20 33 - -
13.150.3.090.00.Х.Х.ХХ 3 150 90 30-50 9000 TS14.20 36 - -
13.160.3.090.00.Х.Х.ХХ 3 160 90 30-50 9000 TS14.20 39 - -
13.180.3.090.00.Х.Х.ХХ 3 180 90 30-50 9000 TS14.20 45 - -
13.200.3.090.00.Х.Х.ХХ 3 200 90 30-50 9000 TS14.20 48 - -
13.230.3.090.00.Х.Х.ХХ 3 230 90 30-50 9000 TS14.20 57 - -
13.060.3.120.00.Х.Х.ХХ 3 60 120 30-50 6000 TS14.20 15 18 21
13.080.3.120.00.Х.Х.ХХ 3 80 120 30-50 6000 TS14.20 21 24 27
13.100.3.120.00.Х.Х.ХХ 3 100 120 30-50 6000 TS14.20 24 27 30
13.120.3.120.00.Х.Х.ХХ 3 120 120 30-50 6000 TS14.20 30 33 36
13.130.3.120.00.Х.Х.ХХ 3 130 120 30-50 6000 TS14.20 33 36 39
13.150.3.120.00.Х.Х.ХХ 3 150 120 30-50 6000 TS14.20 36 39 42
13.160.3.120.00.Х.Х.ХХ 3 160 120 30-50 6000 TS14.20 39 42 45
13.180.3.120.00.Х.Х.ХХ 3 180 120 30-50 6000 TS14.20 45 48 51
13.200.3.120.00.Х.Х.ХХ 3 200 120 30-50 6000 TS14.20 48 - -
13.230.3.120.00.Х.Х.ХХ 3 230 120 30-50 6000 TS14.20 57 - -
13.250.3.120.00.Х.Х.ХХ 3 250 120 30-50 6000 TS14.20 60 - -
13.260.3.120.00.Х.Х.ХХ 3 260 120 30-50 6000 TS14.20 63 - -
13.060.4.120.00.Х.Х.ХХ 4 60 120 30-50 6000 TS14.20 20 24 28
13.080.4.120.00.Х.Х.ХХ 4 80 120 30-50 6000 TS14.20 28 32 36
13.100.4.120.00.Х.Х.ХХ 4 100 120 30-50 6000 TS14.20 32 36 40
13.120.4.120.00.Х.Х.ХХ 4 120 120 30-50 6000 TS14.20 40 44 48
13.130.4.120.00.Х.Х.ХХ 4 130 120 30-50 6000 TS14.20 44 48 52
13.150.4.120.00.Х.Х.ХХ 4 150 120 30-50 6000 TS14.20 48 52 56
13.160.4.120.00.Х.Х.ХХ 4 160 120 30-50 6000 TS14.20 52 56 60
13.180.4.120.00.Х.Х.ХХ 4 180 120 30-50 6000 TS14.20 60 64 68
13.200.4.120.00.Х.Х.ХХ 4 200 120 30-50 6000 TS14.20 64 - -
13.230.4.120.00.Х.Х.ХХ 4 230 120 30-50 6000 TS14.20 76 - -
13.250.4.120.00.Х.Х.ХХ 4 250 120 30-50 6000 TS14.20 80 - -
13.260.4.120.00.Х.Х.ХХ 4 260 120 30-50 6000 TS14.20 82 - -
13.060.3.125.00.Х.Х.ХХ 3 60 125 30-50 6000 TS14.20 15 18 21
13.080.3.125.00.Х.Х.ХХ 3 80 125 30-50 6000 TS14.20 21 24 27
13.100.3.125.00.Х.Х.ХХ 3 100 125 30-50 6000 TS14.20 24 27 30
13.120.3.125.00.Х.Х.ХХ 3 120 125 30-50 6000 TS14.20 30 33 36
13.130.3.125.00.Х.Х.ХХ 3 130 125 30-50 6000 TS14.20 33 36 39
13.150.3.125.00.Х.Х.ХХ 3 150 125 30-50 6000 TS14.20 36 39 42
13.160.3.125.00.Х.Х.ХХ 3 160 125 30-50 6000 TS14.20 39 42 45
13.180.3.125.00.Х.Х.ХХ 3 180 125 30-50 6000 TS14.20 45 48 51
13.200.3.125.00.Х.Х.ХХ 3 200 125 30-50 6000 TS14.20 48 - -
13.230.3.125.00.Х.Х.ХХ 3 230 125 30-50 6000 TS14.20 57 - -
13.250.3.125.00.Х.Х.ХХ 3 250 125 30-50 6000 TS14.20 60 - -
13.260.3.125.00.Х.Х.ХХ 3 260 125 30-50 6000 TS14.20 63 - -
13.060.4.125.00.Х.Х.ХХ 4 60 125 30-50 6000 TS14.20 20 24 28
13.080.4.125.00.Х.Х.ХХ 4 80 125 30-50 6000 TS14.20 28 32 36
13.100.4.125.00.Х.Х.ХХ 4 100 125 30-50 6000 TS14.20 32 36 40
13.120.4.125.00.Х.Х.ХХ 4 120 125 30-50 6000 TS14.20 40 44 48
13.130.4.125.00.Х.Х.ХХ 4 130 125 30-50 6000 TS14.20 44 48 52
13.150.4.125.00.Х.Х.ХХ 4 150 125 30-50 6000 TS14.20 48 52 56
13.160.4.125.00.Х.Х.ХХ 4 160 125 30-50 6000 TS14.20 52 56 60
13.180.4.125.00.Х.Х.ХХ 4 180 125 30-50 6000 TS14.20 60 64 68
13.200.4.125.00.Х.Х.ХХ 4 200 125 30-50 6000 TS14.20 64 - -
13.230.4.125.00.Х.Х.ХХ 4 230 125 30-50 6000 TS14.20 76 - -
13.250.4.125.00.Х.Х.ХХ 4 250 125 30-50 6000 TS14.20 80 - -
13.260.4.125.00.Х.Х.ХХ 4 260 125 30-50 6000 TS14.20 82 - -

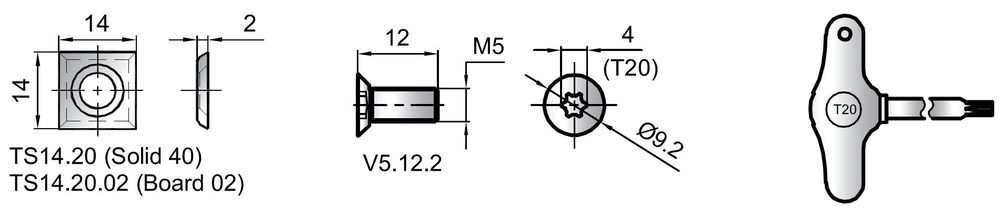

Фрезы насадные строгальные шейпер, кукуруза с квадратными твердосплавными ножами 14х14х2 мм, расположеными по спирали. Применяются для плоского строгания  на 4-х сторонних продольно-фрезерных станках. И криволинейной обработки по шаблону с подшипником поверхности из натуральной древесины мягких или твердых пород на фрезерных станках типа ФСШ. Винтовое расположение ножей снижает нагрузку на шпиндель и позволяет обрабатывать заготовки с высокой производительностью и большой глубиной резания.
