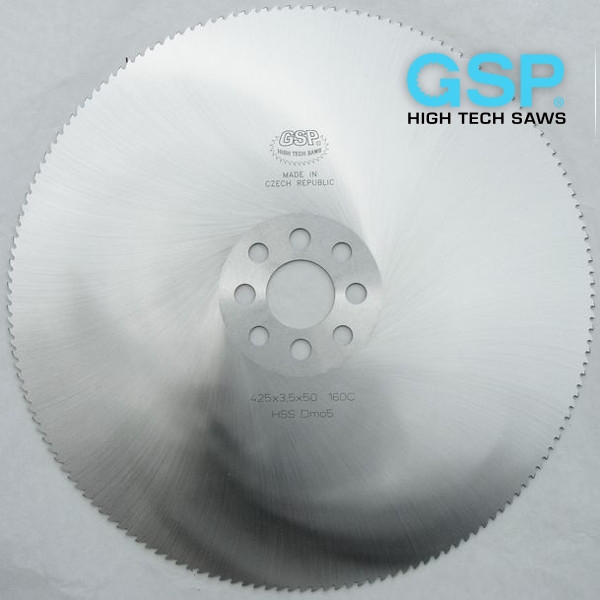

Дисковые отрезные пилы GSP используются для резки материалов из черных и цветных металлов и сплавов. Предназначены для работы на низких оборотах. Производятся из двух типов сплава: Dm05 и Em05. Характерной их особенностью является содержание ванадия, молибдена и кобальта (для Em05). Сочетание таких компонентов в стальном сплаве, препятствует его быстрому износу (особенно при работе в условиях высокой температуры), образование "зерен", и улучшает общую эффективность работы режущего инструмента.

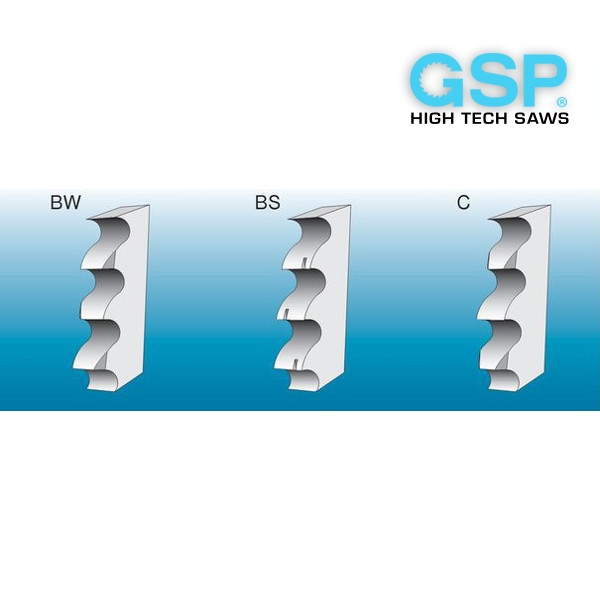

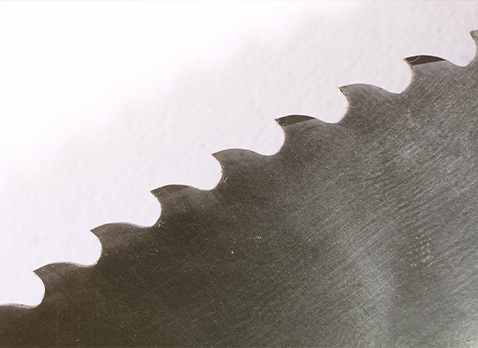

Для разных целей и материалов резки предусмотрено несколько форм и конфигураций режущей кромки. Кроме того, компания GSP предлагает выработки пильных дисков на заказ. Кроме стандартного диаметра и других физических габаритов пилы, можно указать и более специфические характеристики: крепежные пазы, валовые, паводковые и крепежные отверстия.
Для каждой пилы GSP, кроме стандартного, существует выбор из нескольких типов специального покрытия, которое также выполняет защитные функции. Каждый из них имеет определенные преимущества и используется для конкретных условий и обстоятельств.
Практическая ценность данной обработки проявляется в нескольких аспектах:

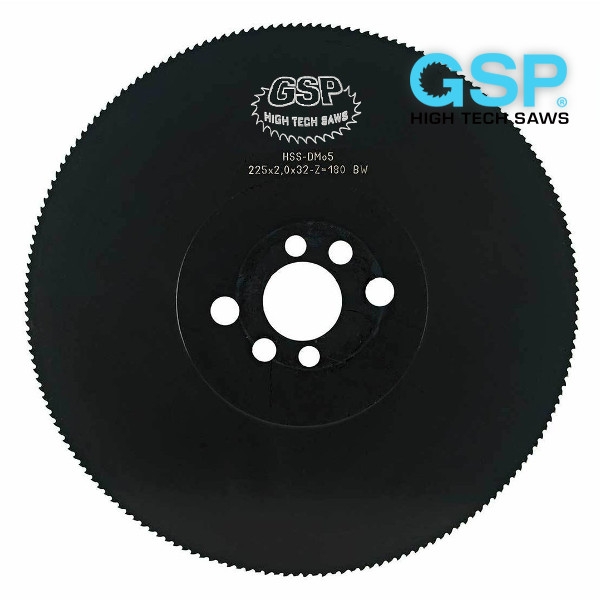

Использование покрытия типа Vapo не рекомендуется для резки цветных металлов, или материалов с повышенным уровнем вязкости.

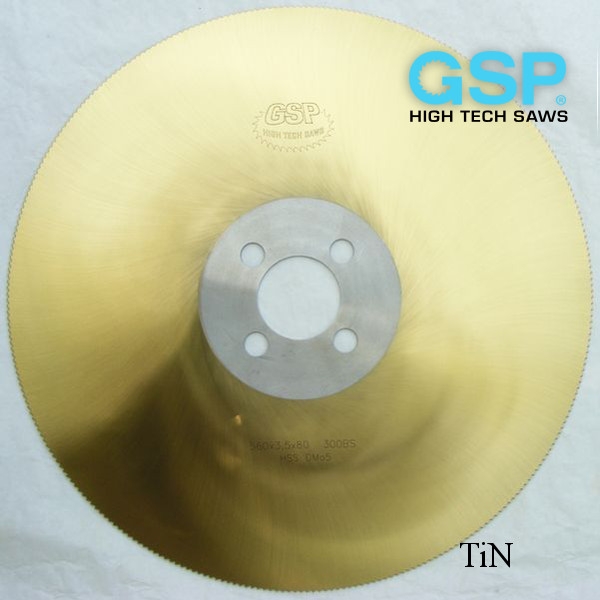

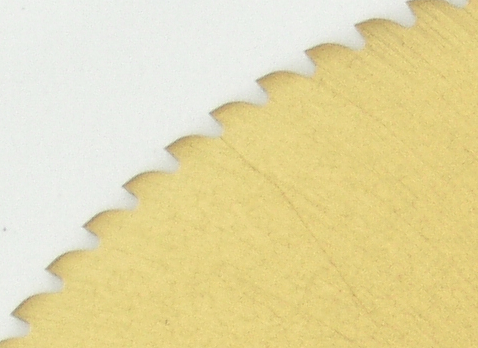

TiN ─ поверхность характерного, золотистого цвета, образуется в результате обработки диска нитридом титана. В результате процесса на поверхности диска образуется микроскопическая пленка с твердостью 2300 HV. Благодаря этому, корпус инструмента приобретает дополнительную жесткость и существенно прибавляет в ресурсе, делает возможной обработку твердых металлов и сплавов.
Еще одним преимуществом покрытия TiN есть возможность работать на повышенных скоростях. Благодаря высокому уровню жесткости, пилы используются на скоростях, на 50% превышающих рекомендуемые для стандартных дисков.

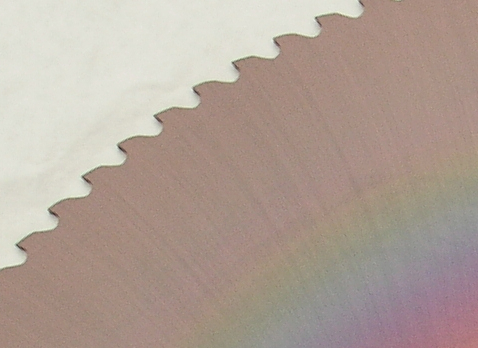

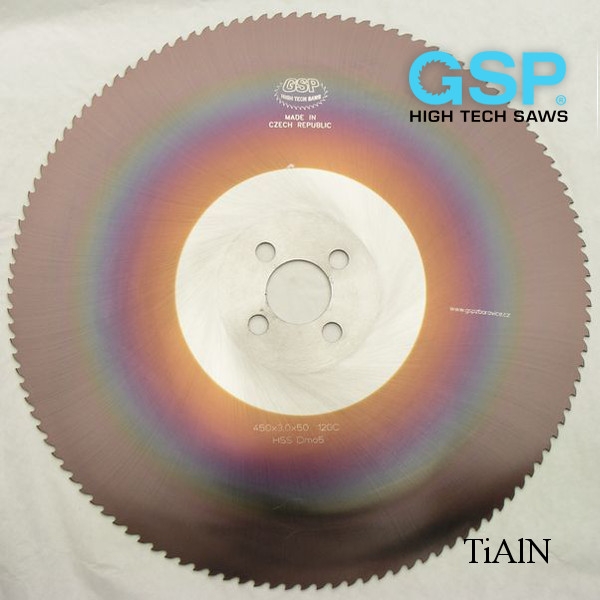

TiAlN – обработка поверхности диска титан нитридом алюминия. Данная процедура направлена на еще большее повышение твердости поверхности инструмента. Ее результатом является образование пленки твердостью свыше 3000 HV. Данная особенность оправдывает использование дисковых пил для резки сверхтвердых и проблемных материалов: нержавеющей стали, титановых и никелевых сплавов, чугуна, латунь алюминий - кремниевые сплавы.
Химические особенности поверхности диска делают возможным его работу в неблагоприятных условиях, а именно с частичным или полным отсутствием охлаждения.

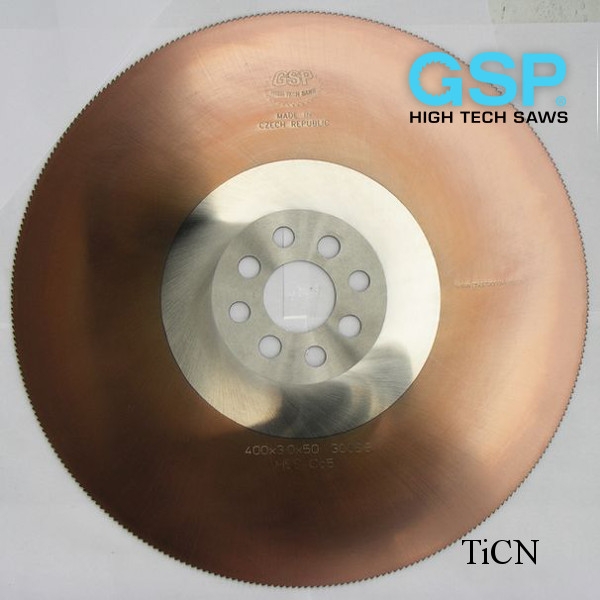

TiCN – крабонитрид титана. Наносится на поверхность диска с помощью вакуумного напыления. Характерной особенностью обработанной таким образом поверхности, является высокий уровень сопротивления фрикционному воздействию. Кроме работы на скорости, превышающей стандартную на 100%, пила способна работать при полном отсутствии смазки и охлаждения.
Используется для резки широкого спектра материалов: цветных, обычных и тяжелых для обработки черных металлов без охлаждения. Дополнительным преимуществом диска является отсутствие характерных для сухой работы, наплавленных слоев обрабатываемого материала на корпусе.

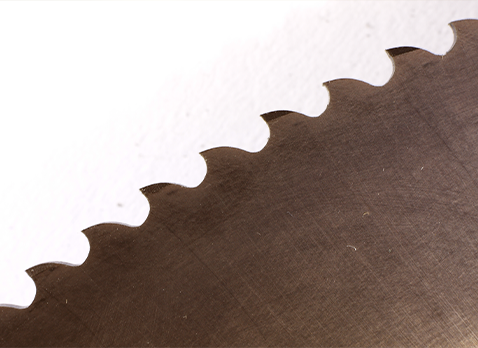

CRN – использование дисков, покрытых нитридом хрома, целесообразно при резке материалов с высоким уровнем абразивного воздействия. За счет крайне низкого коэффициента трения, пилы используются во время резки металлов с высоким уровнем трения, фрикционным влиянием, или склонностью оставлять характерный наплавленный слой на корпусе диска.
Оптимальной сферой использования дисковых пил с данным типом покрытия является резки цветных металлов и аналогичных материалов с высоким уровнем вязкости и тому подобное. Возможно использование без охлаждения.
Размеры D×B mm |
Шаг зуба (Т) mm форма и количество зубьев | |||||||||||||
dH7 mm |
Фланец mm |
T3 BW |
T4 BW |
T5 C |
T6 C |
T7 C |
T8 C |
T9 C |
T10 C |
T12 C |
T13 C |
T14 C |
T16 C |
|
175 x 1.2 | 32 | 70 | 180 | 140 | 110 | 90 | - | 70 | - | - | - | - | - | - |
175 x 1.5 | 32 | 70 | 180 | 140 | 110 | 90 | - | 70 | - | - | - | - | - | - |
175 x 2.0 | 32 | 70 | 180 | 140 | 110 | 90 | - | 70 | - | - | - | - | - | - |
200 x 1.0 | 32 | 100 | 200 | 160 | 130 | 100 | - | 80 | - | 64 | - | - | - | - |
200 x 1.2 | 32 | 100 | 200 | 160 | 130 | 100 | - | 80 | - | 64 | - | - | - | - |
200 x 1.5 | 32 | 90 | 200 | 160 | 130 | 100 | - | 80 | - | 64 | - | - | - | - |
200 x 1.6 | 32 | 90 | 200 | 160 | 130 | 100 | - | 80 | - | 64 | - | - | - | - |
200 x 1.8 | 32 | 90 | 200 | 160 | 130 | 100 | - | 80 | - | 64 | - | - | - | - |
200 x 2.0 | 32 | 90 | 200 | 160 | 310 | 100 | - | 80 | - | 64 | - | - | - | - |
200 x 2.5 | 32 | 90 | 200 | 160 | 130 | 100 | - | 80 | - | 64 | - | - | - | - |
210 x 2.0 | 32 | 100 | 210 | 160 | 130 | 110 | - | 80 | - | - | - | - | - | - |
225 x 1.2 | 32 | 90 | 220 | 180 | 140 | 120 | - | 90 | 80 | - | - | - | - | - |
225 x 1.5 | 32 | 90 | 220 | 180 | 140 | 120 | - | 90 | 80 | - | - | - | - | - |
225 x 1.6 | 32 | 90 | 220 | 180 | 140 | 120 | - | 90 | 80 | - | - | - | - | - |
225 x 1.8 | 32/40 | 90 | 220 | 180 | 140 | 120 | - | 90 | 80 | - | - | - | - | - |
225 x 2.0 | 32/40 | 90 | 220 | 180 | 140 | 120 | - | 90 | 80 | - | - | - | - | - |
225 x 2.5 | 32 | 90 | 220 | 180 | 140 | 120 | - | 90 | 80 | - | - | - | - | - |
250 x 1.0 | 32 | 100 | 250 | 200 | 160 | 128 | 110 | 100 | - | 80 | 64 | - | - | - |
250 x 1.2 | 32 | 100 | 250 | 200 | 160 | 128 | 110 | 100 | - | 80 | 64 | - | - | - |
250 x 1.5 | 32 | 100 | 250 | 200 | 160 | 128 | 110 | 100 | - | 80 | 64 | - | - | - |
250 x 1.6 | 32 | 100 | 250 | 200 | 160 | 128 | 110 | 100 | - | 80 | 64 | - | - | - |
250 x 2.0 | 32/40 | 90 | 250 | 200 | 160 | 128 | 110 | 100 | - | 80 | 64 | - | - | - |
250 x 2.5 | 32/40 | 90 | 250 | 200 | 160 | 128 | 110 | 100 | - | 80 | 64 | - | - | - |
250 x 3.0 | 32 | 90 | 250 | 200 | 160 | 128 | 110 | 100 | - | 80 | 64 | - | - | - |
275 x 1.6 | 32 | 100 | 280 | 220 | 180 | 140 | 120 | 110 | - | 90 | - | - | - | - |
275 x 2.0 | 32/40 | 100 | 280 | 220 | 180 | 140 | 120 | 110 | - | 90 | - | - | - | - |
275 x 2.5 | 32/40 | 90 | 280 | 220 | 180 | 140 | 120 | 110 | - | 90 | - | - | - | - |
275 x 3.0 | 32/40 | 90 | 280 | 220 | 180 | 140 | 120 | 110 | - | 90 | - | - | - | - |
300 x 1.6 | 32/40 | 100 | 300 | 220 | 180 | 160 | 140 | 120 | - | 94 | 80 | - | - | - |
300 x 2.0 | 32/40 | 100 | 300 | 220 | 180 | 160 | 140 | 120 | - | 94 | 80 | - | - | - |
300 x 2.5 | 32/40 | 90 | 300 | 220 | 180 | 160 | 140 | 120 | - | 94 | 80 | - | - | - |
300 x 3.0 | 32/40 | 90 | 300 | 220 | 180 | 160 | 140 | 120 | - | 94 | 80 | - | - | - |
315 x 1.6 | 32/40 | 100 | 300 | 240 | 200 | 160 | 140 | 120 | - | 100 | 80 | 70 | - | - |
315 x 2.0 | 32/40 | 100 | 300 | 240 | 200 | 160 | 140 | 120 | - | 100 | 80 | 70 | - | - |
315 x 2.5 | 32/40 | 100 | 300 | 240 | 200 | 160 | 140 | 120 | - | 100 | 80 | 70 | - | - |
315 x 3.0 | 32/40 | 100 | 300 | 240 | 200 | 160 | 140 | 120 | - | 100 | 80 | 70 | - | - |
315 x 3.5 | 32/40 | 100 | 300 | 240 | 200 | 160 | 140 | 120 | - | 100 | 80 | 70 | - | - |
325 x 2.0 | 32/40 | 100 | 320 | 250 | 200 | 170 | - | 128 | - | 100 | 80 | - | - | - |
325 x 2.5 | 32/40 | 100 | 320 | 250 | 200 | 170 | - | 128 | - | 100 | 80 | - | - | - |
325 x 3.0 | 40 | 100 | 320 | 250 | 200 | 170 | - | 128 | - | 100 | 80 | - | - | - |
350 x 1.8 | 32-50 | 120 | 350 | 280 | 220 | 180 | 160 | 140 | - | 110 | 90 | 80 | - | - |
350 x 2.0 | 32-50 | 120 | 350 | 280 | 220 | 180 | 160 | 140 | - | 110 | 90 | 80 | - | - |
350 x 2.5 | 32-50 | 120 | 350 | 280 | 220 | 180 | 160 | 140 | - | 110 | 90 | 80 | - | - |
350 x 3.0 | 32-50 | 120 | 350 | 280 | 220 | 180 | 160 | 140 | - | 110 | 90 | 80 | - | - |
350 x 3.5 | 32-50 | 120 | 350 | 280 | 220 | 180 | 160 | 140 | - | 110 | 90 | 80 | - | - |
370 x 2.5 | 40/50 | 120 | - | 280 | 220 | 190 | 160 | 140 | - | 110 | 90 | 80 | 70 | - |
370 x 3.0 | 32-50 | 120 | - | 280 | 220 | 190 | 160 | 140 | - | 110 | 90 | 80 | 70 | - |
370 x 3.5 | 40 | 120 | - | 280 | 220 | 190 | 160 | 140 | - | 110 | 90 | 80 | 70 | - |
400 x 2.5 | 40/50 | 120 | - | 310 | 250 | 200 | - | 160 | - | 120 | 110 | 90 | - | 70 |
400 x 3.0 | 40/50 | 120 | - | 310 | 250 | 200 | - | 160 | - | 120 | 110 | 90 | - | 70 |
400 x 3.5 | 40/50 | 120 | - | 310 | 250 | 200 | - | 160 | - | 120 | 110 | 90 | - | 70 |
400 x 4.0 | 50 | 120 | - | 310 | 250 | 200 | - | 160 | - | 120 | 110 | 90 | - | 70 |
425 x 2.5 | 40/50 | 120 | - | 320 | 260 | 220 | - | 160 | - | 130 | 110 | - | 80 | 70 |
425 x 3.0 | 40/50 | 120 | - | 320 | 260 | 220 | - | 160 | - | 130 | 110 | - | 80 | 70 |
425 x 3.5 | 50 | 120 | - | 320 | 260 | 220 | - | 160 | - | 130 | 110 | - | 80 | 70 |
425 x 4.0 | 50 | 120 | - | 320 | 260 | 220 | - | 160 | - | 130 | 110 | - | 80 | 70 |
450 x 2.5 | 40/50 | 130 | - | 350 | 280 | 230 | - | 180 | - | 140 | 120 | - | 90 | 80 |
450 x 3.0 | 40/50 | 130 | - | 350 | 280 | 230 | - | 180 | - | 140 | 120 | - | 90 | 80 |
450 x 3.5 | 40/50 | 130 | - | 350 | 280 | 230 | - | 180 | - | 140 | 120 | - | 90 | 80 |
450 x 4.0 | 40/50 | 130 | - | 350 | 280 | 230 | - | 180 | - | 140 | 120 | - | 90 | 80 |
500 x 3.0 | 40/50 | 130 | - | - | 310 | 260 | - | 200 | - | 160 | 130 | 110 | 100 | 90 |
500 x 3.5 | 40/50 | 130 | - | - | 310 | 260 | - | 200 | - | 160 | 130 | 110 | 100 | 90 |
500 x 4.0 | 40/50 | 130 | - | - | 310 | 260 | - | 200 | - | 160 | 130 | 110 | 100 | 90 |
500 x 5.0 | 40/50 | 130 | - | - | 310 | 260 | - | 200 | - | 160 | 130 | 110 | 100 | 90 |
525 x 3.5 | 50 | 130 | - | 410 | 330 | 270 | - | 210 | - | 164 | 140 | 110 | 104 | 90 |
525 x 4.0 | 50 | 130 | - | 410 | 330 | 270 | - | 210 | - | 164 | 140 | 110 | 104 | 90 |
550 x 4.0 | 50 | 140 | - | 440 | 340 | 280 | - | 220 | - | 170 | 140 | 120 | 110 | 90 |
550 x 5.0 | 50 | 140 | - | 440 | 340 | 280 | - | 220 | - | 170 | 140 | 120 | 110 | 90 |
560 x 3.5 | 80 | 200 | - | 450 | - | 300 | 252 | 220 | - | 180 | - | 120 | - | 100 |
560 x 4.0 | 80 | 160 | - | 450 | - | 300 | 252 | 220 | - | 180 | - | 120 | - | 100 |
560 x 5.0 | 80 | 160 | - | 450 | - | 300 | 252 | 220 | - | 180 | - | 120 | - | 100 |
600 x 4.0 | 50 | 150 | - | 460 | 380 | 320 | - | 240 | - | 190 | 160 | 130 | 120 | 100 |
600 x 5.0 | 50 | 150 | - | 460 | 380 | 320 | - | 240 | - | 190 | 160 | 130 | 120 | 100 |
Стандартные паводковые отверстия:
отверстие для вала mm |
паводковые отверстия количество / ø / межцентровое расстояние mm |
32 | 2/8/45 - 2/9/50 - 2/11/63 |
38 | 2/9/55 |
40 | 2/8/55 - 4/12/64 |
45 | 2/11/66 - 4/11/66 |
50 | 4/15/80 - 4/14/85 |
