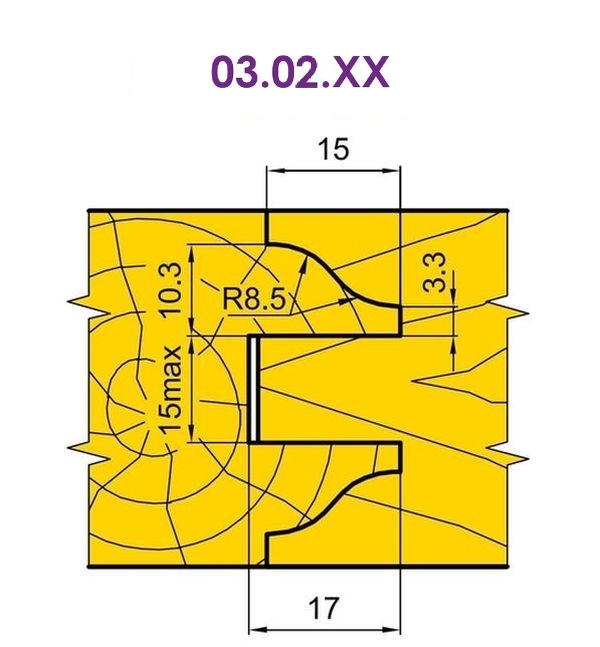

Конструктивное исполнение комплекта аналогично комплекту 03.01. Ниже приведены основные параметры и состав комплекта
назначение фрез |
обозначение фрез |

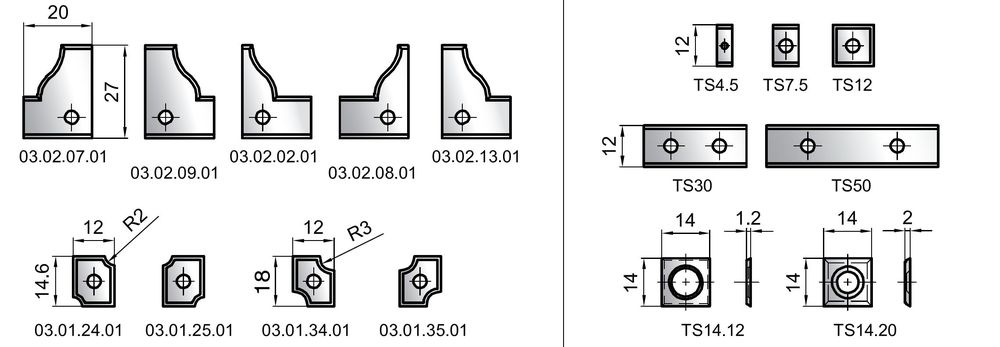

B mm | D mm | d mm | ножи | |||
Z | V | |||||||
мар | кол | мар | кол | |||||
профиль калевки верхней | 03.02.09 | 20 | 160 | 30-50 | 03.02.09.01 | 3 | - | - |
паз под филенку 8...15 мм | 03.01.10 | 8-15 | 164 | 30-50 | TS7.5 | 3+3 | TS14.20 | 3+3 |
паз под филенку 5...9 мм | 03.01.20 | 5-9 | 164 | 30-50 | TS4.5 | 3+3 | TS14.12 | 3+3 |
профиль калевки нижний | 03.02.07 | 20 | 160 | 30-50 | 03.02.07.01 | 3 | - | - |
контрпрофиль верхний | 03.02.08 | 20 | 222 | 30-50 | 03.02.08.01 | 3 | TS14.12 | 3 |
контрпрофиль нижний | 03.02.02 | 20 | 222 | 30-50 | 03.02.02.01 | 3 | TS14.12 | 3 |
контрпрофиль верхний | 03.02.68 | 20 | 222 | 30-50 | 03.02.68.01 | 3 | TS14.12 | 3 |
контрпрофиль нижний | 03.02.62 | 20 | 222 | 30-50 | 03.02.62.01 | 3 | TS14.12 | 3 |
четверть под стекло | 03.01.19 | 50 | 160 | 30-50 | TS50 | 3 | TS14.20 | 3 |
четверть под шип | 03.02.18 | 30 | 192 | 30-50 | TS30 | 3 | TS14.20 | 3+3 |
проф. штапика под отрезку | 03.02.12 | 20 | 153 | 30-50 | 03.02.09.01 | 3 | - | - |
проф. штапика под отрезку | 03.02.13 | 20 | 153 | 30-50 | 03.02.13.01 | 3 | - | - |
фаска калевки верхней | 03.01.14 | 8 | 175 | 30-50 | TS12 | 3 | - | - |
фаска калевки нижней | 03.01.15 | 8 | 175 | 30-50 | TS12 | 3 | - | - |
фаска контрпрофиля верхн. | 03.02.16 | 8 | 207 | 30-50 | TS12 | 3 | - | - |
фаска контрпрофиля нижн. | 03.02.17 | 8 | 207 | 30-50 | TS12 | 3 | - | - |
радиус R2 калевки верхньої | 03.01.24 | 12 | 165 | 30-50 | 03.01.24.01 | 3 | - | - |
радиус R2 калевки нижньої | 03.01.25 | 12 | 165 | 30-50 | 03.01.25.01 | 3 | - | - |
радиус R2 контрпрофиля верхн. | 03.02.26 | 12 | 197 | 30-50 | 03.01.24.01 | 3 | - | - |
радиус R2 контрпрофиля нижн. | 03.02.27 | 12 | 197 | 30-50 | 03.01.25.01 | 3 | - | - |
радиус R3 калевки верхней | 03.01.34 | 12 | 168 | 30-50 | 03.01.34.01 | 3 | - | - |
радиус R3 калевки нижней | 03.01.35 | 12 | 168 | 30-50 | 03.01.35.01 | 3 | - | - |
радиус R3 контрпрофиля верхн. | 03.02.36 | 12 | 200 | 30-50 | 03.01.34.01 | 3 | - | - |
радиус R3 контрпрофиля нижн. | 03.02.37 | 12 | 200 | 30-50 | 03.01.35.01 | 3 | - | - |
