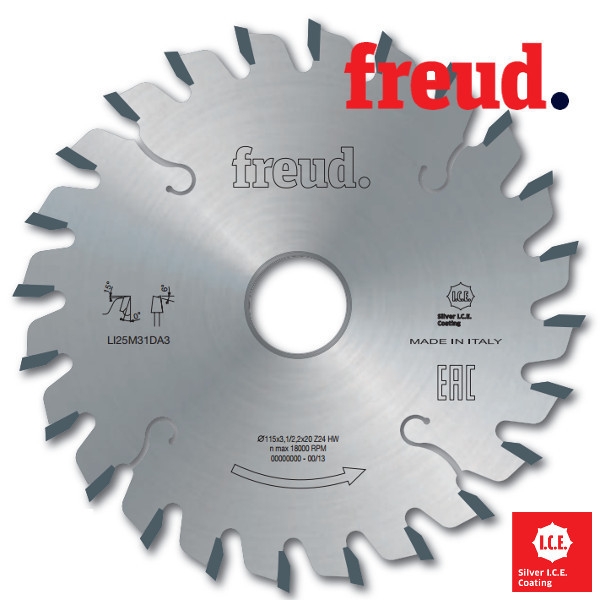

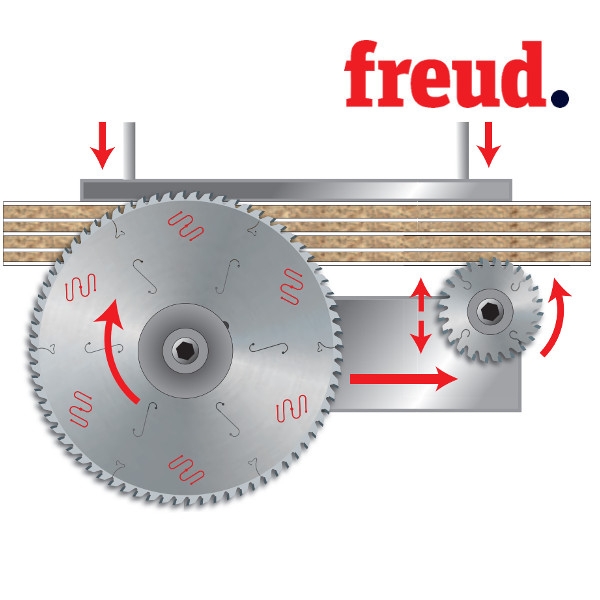

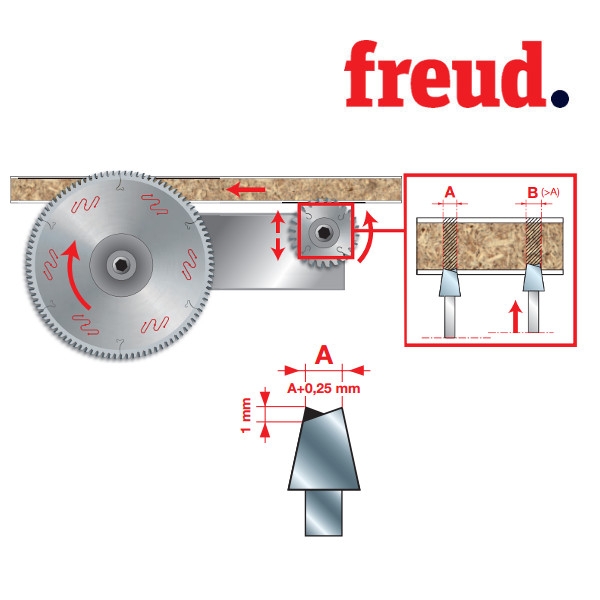

Подрезные пилы Freud Li25M предназначены для подрезки биламинированного покрытия. В сочетании с основными пилами, применяются на форматно-раскроечных станках и пильных центрах с подрезным узлом. Подобная комбинация предотвращает образование сколов и расщеплений на заготовке, даже сособо хрупким покрытием. При регулировке пилы по высоте на 1мм, ширина пропила изменится на 0,25 мм.
Silver I.C.E. – высокопроизводительный антикоррозийный слой, толщиной примерно 6 микрон, который покрывает весь корпус пилы. Не допускает образования смоляных отложений на пильном диске а так же существенно облегчает отвод стружки из зоны пропила. Сокращает количество трения на 60%. Это не позволяет диску перегреваться и деформироваться.

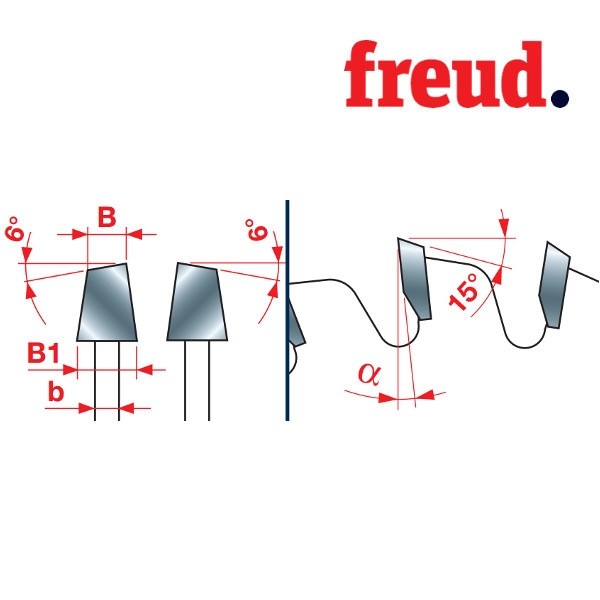

Коническая форма зуба применяется на вспомогательных пилах для подрезки верхнего и нижнего ламинированного слоев. Подобная конфигурация предотвращает образование сколов и сохраняет поверхность материала максимально чистой и гладкой. Специффика конической формы зуба позволяет регулировать ширину пропила, при настройке высоты расположения подрезного диска.
Недостатком подобной формы зуба можно назвать чрезмерную требовательность к качеству обрабатываемого материала. При наличии искривлений в материале, глубина линии пропила может меняться, вызывая сколы, при условии отсутствия пресса.
D mm |
B mm |
b mm | d mm | Z | α | NL FT | Станки | Code |
80 | 3.1 - 4.3 | 2.2 | 20 | 12 | 0° | - | Casadei | LI25M 31AA3 |
80 | 3.1 - 4.3 | 2.2 | 22 | 12 | 0° | - | LI25M 31AB3 | |
100 | 3,1 - 4,3 | 2,5 | 20 | 20 | 0° | - | LI25M 31BC3 | |
100 | 3.1 - 4.3 | 2.2 | 20 | 24 | 0° | - | Schelling | LI25M 31BA3 |
100 | 3.1 - 4.3 | 2.2 | 22 | 22 | 0° | - | LI25M 31BB3 | |
110 | 3.1 - 4.3 | 2.2 | 20 | 24 | 0° | - | LI25M 31CA3 | |
110 | 3.1 - 4.3 | 2.2 | 22 | 24 | 0° | - | LI25M 31CB3 | |
115 | 3.1 - 4.3 | 2.2 | 20 | 24 | 0° | - | LI25M 31DA3 | |
115 | 3.1 - 4.3 | 2.2 | 22 | 24 | 0° | - | LI25M 31DB3 | |
120 | 2.8 - 4.0 | 2.2 | 20 | 24 | 0° | - | Schelling | LI25M 28EA3 |
120 | 2.8 - 4.0 | 2,2 | 22 | 24 | 0° | - | LI25M 28EB3 | |
120 | 3.1 - 4.3 | 2.2 | 20 | 24 | 0° | - | LI25M 31EA3 | |
120 | 3.1 - 4.3 | 2.2 | 22 | 24 | 0° | - | LI25M 31EB3 | |
120 | 3.1 - 4.3 | 2.5 | 20 | 24 | 0° | - | LI25M 31EC3 | |
120 | 3.4 - 4.6 | 2.2 | 20 | 24 | 0° | - | SCM | LI25M 34EA3 |
125 | 3.1 - 4.3 | 2.2 | 20 | 24 | 0° | - | Panhans-Schelling | LI25M 31FA3 |
125 | 3.1 - 4.3 | 2.2 | 22 | 24 | 0° | - | Martin | LI25M 31FB3 |
125 | 3.1 - 4.3 | 2.5 | 20 | 24 | 0° | - | Panhans-Schelling | LI25M 31FC3 |
125 | 3.4 - 4.6 | 2.2 | 20 | 24 | 0° | - | LI25M 34FA3 | |
125 | 3.4 - 4.6 | 2.2 | 45 | 24 | 0° | - | LI25M 34FE3 | |
125 | 4.3 - 5.5 | 3.2 | 20 | 24 | 0° | - | LI25M 43FA3 | |
125 | 4.3 - 5.5 | 3.2 | 45 | 24 | 0° | - | Giben-Homag | LI25M 43FE3 |
125 | 4.5 - 5.7 | 3.0 | 20 | 24 | 0° | - | LI25M 45FA3 | |
125 | 4.5 - 5.7 | 3.0 | 45 | 24 | 0° | - | LI25M 45FE3 | |
140 | 3.1 - 4.7 | 2.2 | 16 | 28 | 8° | 1/6/33 | Scheer | LI25M 31HM3 |
140 | 3.4 - 4.7 | 3.0 | 45 | 24 | 8° | - | LI25M 34HE3 | |
140 | 4.3 - 5.5 | 3.2 | 45 | 28 | 8° | - | Euromac | LI25M 43HE3 |
140 | 4.5 - 5.7 | 3.0 | 45 | 24 | 8° | - | LI25M 45HE3 | |
150 | 3.1 - 4.3 | 2.2 | 30 | 36 | 8° | - | SCM | LI25M 31KC3 |
150 | 3.4 - 4.7 | 2.2 | 30 | 36 | 8° | - | SCM | LI25M 34KC3 |
150 | 4.3 - 5.6 | 3.2 | 30 | 36 | 8° | - | SCM | LI25M 43KC3 |
150 | 4.3 - 5.6 | 3.2 | 45 | 36 | 8° | - | SCM | LI25M 43KE3 |
150 | 4.5 - 5.8 | 3.0 | 30 | 36 | 8° | - | SCM | LI25M 45KC3 |
150 | 4.5 - 5.8 | 3.0 | 45 | 36 | 8° | - | SCM | LI25M 45KE3 |
160 | 3.1 - 4.3 | 2.2 | 20 | 36 | 8° | - | Langzauner | LI25M 31LA3 |
160 | 3.4 - 4.6 | 2.2 | 25.4 | 36 | 8° | - | LI25M 34LR3 | |
160 | 4.3 - 5.5 | 3.2 | 25.4 | 36 | 8° | - | LI25M 43LR3 | |
160 | 4.3 - 5.5 | 3.2 | 30 | 36 | 8° | - | Langzauner | LI25M 43LC3 |
160 | 4.3 - 5.5 | 3.2 | 45 | 36 | 8° | 3/11/70 | Giben | LI25M 43LE3 |
160 | 4.3- 5.5 | 3.2 | 55 | 36 | 8° | 3/6/84 + 3/7/66 | Gabbiani-SCM | LI25M 43LG3 |
160 | 4.3 - 5.5 | 3.2 | 60 | 36 | 8° | 3/7/80 | LI25M 43LH3 | |
160 | 4.5 - 5.7 | 3.0 | 45 | 36 | 8° | 3/11/70 | Giben | LI25M 45LE3 |
160 | 4.5 - 5.7 | 3.0 | 55 | 36 | 8° | 3/7/66 + 3/9/72 | Gabbiani | LI25M 45LG3 |
160 | 5.1 - 6.3 | 60 | 36 | 36 | 8° | 3/7/80 | LI25M 51LH3 | |
180 | 3.1 - 4.3 | 2.2 | 16 | 42 | 8° | 1/6/33 | Scheer | LI25M 31NM3 |
180 | 3.4 - 4.6 | 2.2 | 25.4 | 36 | 7° | - | LI25M 34NR3 | |
180 | 4.3 - 5.5 | 3.2 | 20 | 28 | 8° | - | Schelling-Anthon | LI25M 43NA3 |
180 | 4.3 - 5.5 | 3.2 | 30 | 28 | 8° | 2/7/42 + 2/10/60 | Panhans-Holzer | LI25M 43NC3 |
180 | 4.3 - 5.5 | 3.2 | 20 | 36 | 8° | - | Schelling-Anthon | LI25M 43XA3 |
180 | 4.3 - 5.5 | 3.2 | 30 | 36 | 8° | 2/7/42 + 2/10/60 | Panhans | LI25M 43XN3 |
180 | 4.3 - 5.5 | 3.2 | 45 | 36 | 8° | - | Holzma | LI25M 43NE3 |
180 | 4.3 - 5.5 | 3.2 | 50 | 36 | 8° | 3/13/80 | Giben | LI25M 43NF3 |
180 | 4.5 - 5.7 | 3.0 | 20 | 36 | 8° | - | Schelling-Anthon | LI25M 45NA3 |
180 | 4.7 - 5.9 | 3.5 | 45 | 36 | 8° | - | Holzma | LI25M 47NE3 |
180 | 5.1 - 6.3 | 3.5 | 55 | 36 | 8° | 3/7/66 | Gabbiani | LI25M 51NG3 |
180 | 5.7 - 6.9 | 4.0 | 20 | 36 | 8° | - | Holzma | LI25M 57NA3 |
200 | 4.3 - 5.5 | 3.2 | 20 | 36 | 8° | - | Scheling | LI25M 43PA3 |
200 | 4.3 - 5.5 | 3.2 | 22 | 36 | 8° | - | LI25M 43PB3 | |
200 | 4.3 - 5.5 | 3.2 | 30 | 36 | 8° | 2/9/60 | Scheer | LI25M 43PC3 |
200 | 4.3 - 5.5 | 3.2 | 45 | 36 | 8° | - | Holzma | LI25M 43PE3 |
200 | 4.3 - 5.5 | 3.2 | 50 | 36 | 8° | 3/13/80 | Giben Smart | LI25M 43PF3 |
200 | 4.3 - 5.5 | 3.2 | 65 | 36 | 8° | 2/9/100 + 2/9/110 | Selco | LI25M 43PI3 |
200 | 4.3 - 5.5 | 3.2 | 80 | 36 | 8° | 2/14/110 | Gabbiani | LI25M 43PL3 |
200 | 4.5 - 5.7 | 3.0 | 22 | 36 | 8° | - | LI25M 45PB3 | |
200 | 4.5 - 5.7 | 3.0 | 65 | 36 | 8° | 2/8.5/110 | Selco | LI25M 45PI3 |
200 | 4.7 - 5.9 | 3.5 | 20 | 36 | 8° | - | LI25M 47PA3 | |
200 | 4.7 - 5.9 | 3.5 | 22 | 36 | 8° | - | LI25M 47PB3 | |
200 | 4.7 - 5.9 | 3.5 | 30 | 36 | 8° | 2/9/60 | Scheer | LI25M 47PC3 |
200 | 4.7 - 5.9 | 3.5 | 45 | 36 | 8° | - | Holzma | LI25M 47PE3 |
200 | 4.7 - 5.9 | 3.5 | 65 | 36 | 8° | 2/9/100 + 2/9/110 | Selco | LI25M 47PI3 |
200 | 5.1 - 6.3 | 3.5 | 20 | 3.6 | 8° | - | Schelling | LI25M 51PA3 |
200 | 5.4 - 6.6 | 3.8 | 20 | 36 | 8° | - | LI25M 54PA3 | |
200 | 5.7 - 6.9 | 4.0 | 45 | 36 | 8° | - | Holzma | LI25M 57PE3 |
200 | 6.1 - 7.3 | 4.2 | 20 | 36 | 8° | - | Schelling | LI25M 61PA3 |
200 | 6.1 - 7.3 | 4.2 | 45 | 36 | 8° | - | Holzma | LI25M 61PE3 |
215 | 4.3 - 5.5 | 3.2 | 50 | 42 | 8° | 2/7/80 + 3/15/80 | Giben | LI25M 43QF3 |
215 | 4.5 - 5.7 | 3.2 | 50 | 42 | 8° | 3/15/80 | Giben | LI25M 45PF3 |
220 | 6.3 - 7.5 | 4.4 | 20 | 36 | 8° | - | Schelling | LI25M 63UA3 |
250 | 4.3 - 5.5 | 3.2 | 50 | 48 | 6° | 3/13/80 | Selco | LI25M 43OF3 |
250 | 4.3 - 5.5 | 3.2 | 30 | 48 | 8° | 2/10/60 ORIZZONTALI | LI25M 43OC3 | |
280 | 4.3 - 5.5 | 3.2 | 30 | 48 | 6° | 2/10/60 ORIZZONTALI | Panhans | LI25M 43VC3 |
300 | 4.3 - 5.5 | 3.0 | 65 | 48 | 6° | 2/8.4/100 + 2/8.4/110 | Selco | LI25M 43RX3 |
300 | 4.3 - 5.5 | 3.2 | 30 | 48 | 6° | 2/11/75 | Schelling | LI25M 43RC3 |
300 | 4.3 - 5.5 | 3.5 | 50 | 48 | 12° | 3/15/80 | Giben | LI25M 43RM3 |
300 | 4.3 - 5.5 | 3.2 | 65 | 72 | 12° | 2/9/110 | Selco | LI25M 43RI3 |
300 | 4.3 - 5.5 | 3.2 | 80 | 72 | 12° | 2/14/110 | LI25M 43RL3 | |
300 | 4.7 - 5.9 | 3.5 | 65 | 48 | 6° | 2/9/110 | Selco | LI25M 47RX3 |
320 | 4.3 - 5.5 | 3.0 | 45 | 48 | 12° | - | LI25M 43SE3 | |
320 | 4.3 - 5.5 | 3.2 | 45 | 48 | 12° | - | LI25M 43SA3 | |
340 | 4.7 - 5.9 | 3.5 | 45 | 72 | 12° | 3/14/65 | Holzma | LI25M 47TE3 |
