Насадные пазовальные фрезы Иберус Киев, применяются на больших фрезерных станках для выборки пазов различной глубины и сложности а так же — элементов шипового соединения в мягкой, твердой и композитной (МДФ, ДСП и т.д.) древесине. Благодаря своей универсальности, данный дереворежущий инструмент применимо при производстве мебели, дверей, окон и прочих конструкций из дерева и его производных.
Модельная линия пазовальных фрез включает в себя несколько типов инструмента, который отличается возможностями и физическими габаритами и входит в категорию фрез общего назначения. Однако условно, всю линейку, можно поделить на регулируемые и нерегулируемые. Первый тип фрез имеет специальные проставные кольца, за счет которых можно самостоятельно контролировать глубину формируемого паза
Эта особенность существенно экономит время и усилия оператора, позволяя выполнять многие виды работ по дереву значительно быстрее, создавая разные элементы конструкции, обходясь при этом только одной фрезой.
Корпус инструмента состоит из дисковой основы, которая обычно отливается из стандартной стали 45 марки или из специального легкого сплава ДТ16Т. На корпус устанавливаются заменяемые ножи из твердого сплава. Это значительно повышает ресурс фрез позволяя не только снимать и перетачивать режущий элемент в случае затупления, но и полностью заменять при окончательном выходе его из строя, без необходимости покупать новую фрезу.

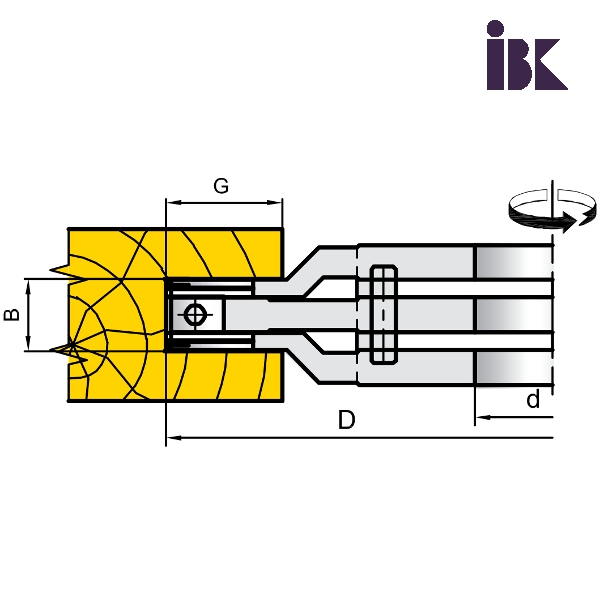

Регулируемые фрезы
Маркировка фрез |
D mm |
d mm |
B mm |
Gmax mm |
Z (S) | V | |||||
Обознач. | Кол. | Обознач. | Кол | ||||||||

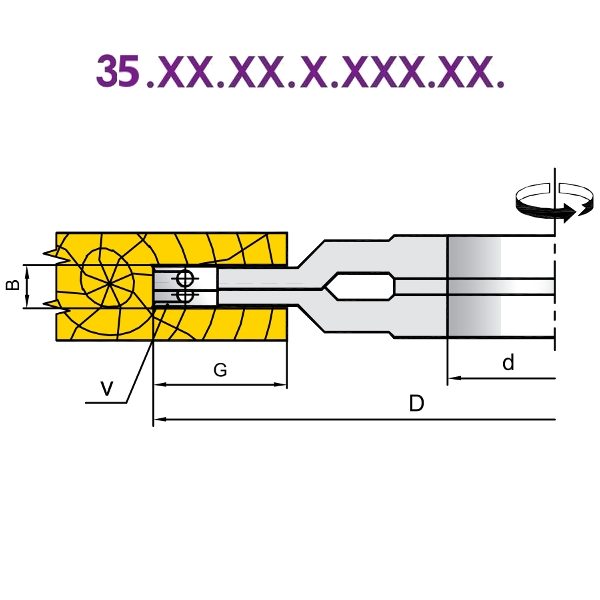

Фрезы 35.05.09.Х.ХХХ.ХХ - 35.12.24.Х.ХХХ.ХХ: | |||||||||||
35.05.09.3.ХХХ.ХХ | 120-180 | 30-50 | 5-9 | 20-36 | TS4.5 | 3+3 | TS14.12 | 3+3 | |||
35.08.15.3.ХХХ.ХХ | 160-250 | 30-50 | 8-15 | 28-50 | TS7.5 | 3+3 | TS14.12 | 3+3 | |||
35.10.19.3.ХХХ.ХХ | 160-235 | 30-50 | 10-19 | 23-60 | TS9.5 | 3+3 | TS14.20 | 3+3 | |||
35.12.24.3.ХХХ.ХХ | 150-280 | 30-50 | 12,6-24 | 23-77 | TS12 | 3+3 | TS14.20 | 3+3 | |||
Ножи Z, V | |||||||||||
Фрезы 35.15.30.Х.ХХХ.ХХ - 35.60.120.Х.ХХХ.ХХ: | |||||||||||
35.15.30.3.160.XXX | 160 | 30-50 | 15.6-30 | 50 | TS15 | 3+3 | TS14.20 | 3+3 | |||
35.20.40.3.XXX.XX | 140-170 | 30-50 | 20.6-40 | 38-53 | TS20 | 3+3 | TS14.20 | 3+3 | |||
35.30.30.3.XXX.XX | 130-230 | 30-60 | 30.6-60 | 28-73 | TS30 | 3+3 | TS14.20 | 3+3 | |||
35.40.80.3.XXX.XX | 160-200 | 30-60 | 40.6-80 | 38-58 | TS40 | 3+3 | TS14.20 | 3+3 | |||
35.50.100.3.XXX.XX | 180-230 | 30-60 | 50.6-100 | 58-83 | TS50 | 3+3 | TS14.20 | 3+3 | |||
35.50.120.3.XXX.XX | 180-230 | 30-60 | 60.6-120 | 48-73 | TS60 | 3+3 | TS14.20 | 3+3 | |||
Ножи Z, V | |||||||||||

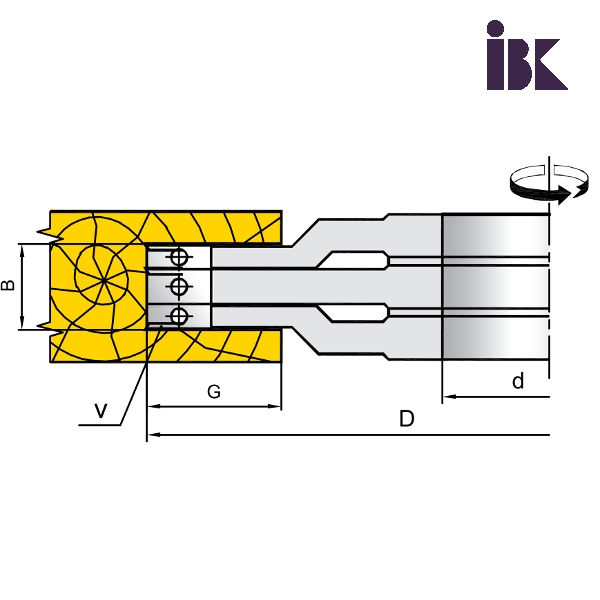

Фрезы 35.05.16.Х.ХХХ.ХХ; 35.60.120.Х.ХХХ.ХХ: | |||||||||||
35.05.15.3.XXX.XX | 160-180 | 30-50 | 5-16 | 26-36 |
TS4.5 TS7.5 |
3+3 3 |
TS14.12 | 3+3+3 | |||
35.08.30.3.XXX.XX | 230 | 30-60 | 8-29.5 | 60 |
TS7.5 TS15 |
3+3 3 |
TS14.20 | 3+3+3 | |||

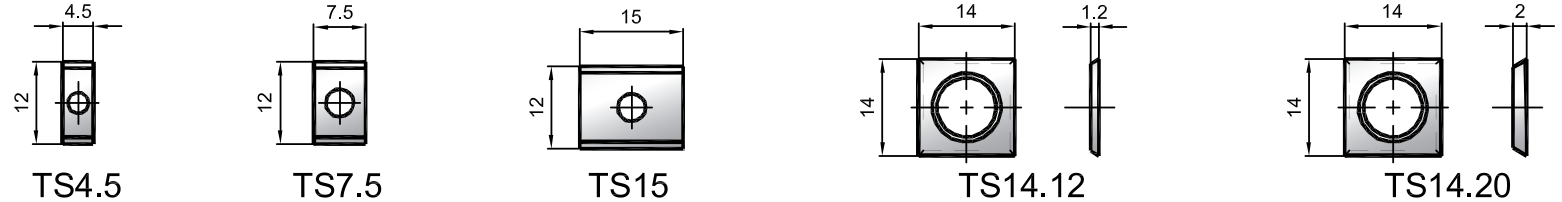

Ножи Z, V | |||||||||||

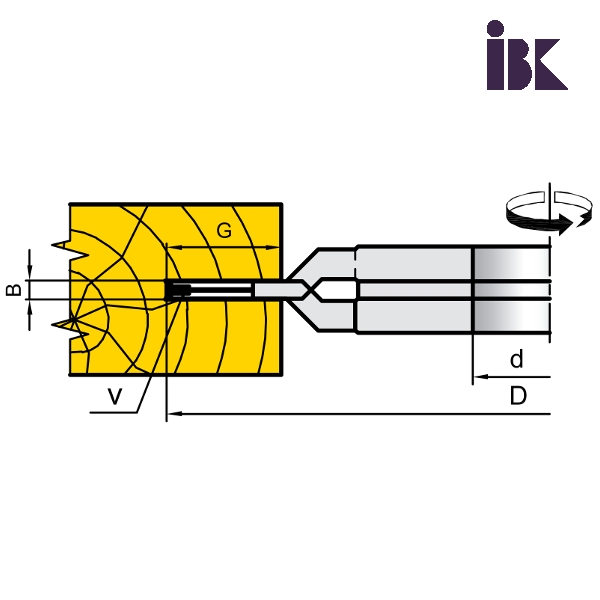

Фрезы 45.04.00.2.160.ХХ - 47.06.10.3.164.ХХ: | |||||||||||
45.04.00.2.160.XX | 160 | 30-50 | 4-4.5 | 23 | TS14.12 | 2+2 | S195 | 2+2 | |||
45.04.00.3.160.XX | 160 | 30-50 | 4-4.5 | 23 | TS14.12 | 3+3 | S195 | 3+3 | |||
45.04.07.2.160.XX | 160 | 30-50 | 4-7.5 | 23 | TS14.12 | 2+2 | S195 | 4+4 | |||
45.05.00.2.160.XX | 160 | 30-50 | 4.5-5.5 | 23 | TS14.12 | 2+2 | S195 | 2+2 | |||
45.05.00.3.160.XX | 160 | 30-50 | 4.5-5.5 | 23 | TS14.12 | 3+3 | S195 | 3+3 | |||
45.06.00.3.XXX.XX | 160-164 | 30-50 | 5.5-7.5 | 25 | TS14.12 | 3+3 | S195 | 3+3 | |||
46.04.07.3.XXX.XX | 150-160 | 30-50 | 4-7.5 | 24 | TS14.12 | 3+3 | S195 | (2+1)x2 | |||
47.05.09.3.160.XX | 160 | 30-50 | 5-9 | 24 | TS14.12 | 3+3 | S195 | (2+1)x2 | |||
47.06.10.3.164.XX | 164 | 30-50 | 6-10 | 24 | TS14.12 | 3+3 | S195 | (2+1)x2 | |||

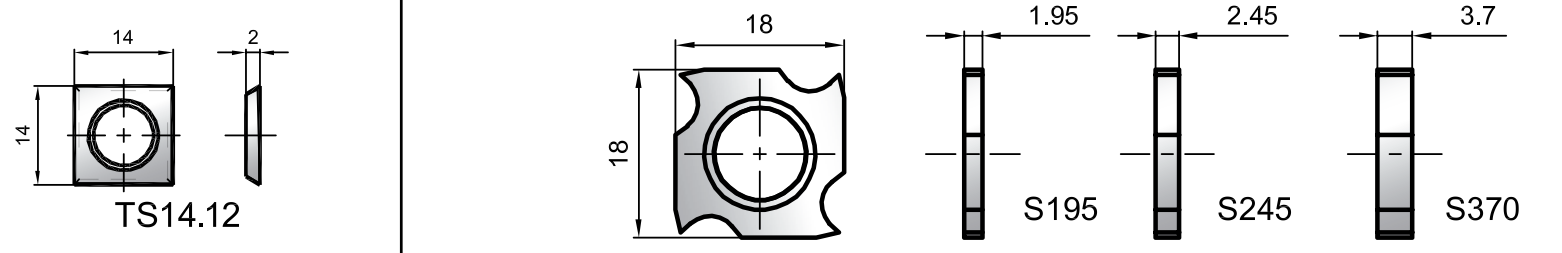

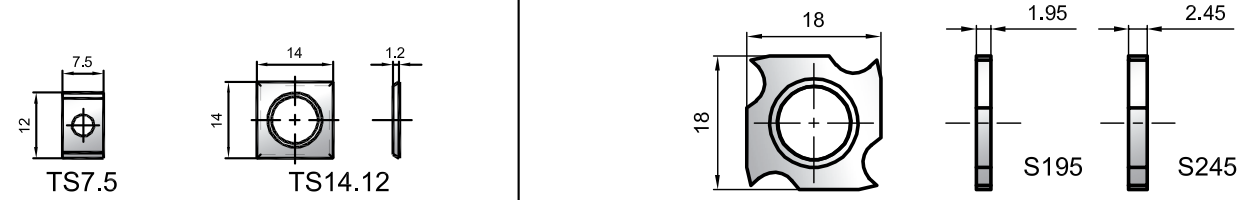

Ножи V, S | |||||||||||

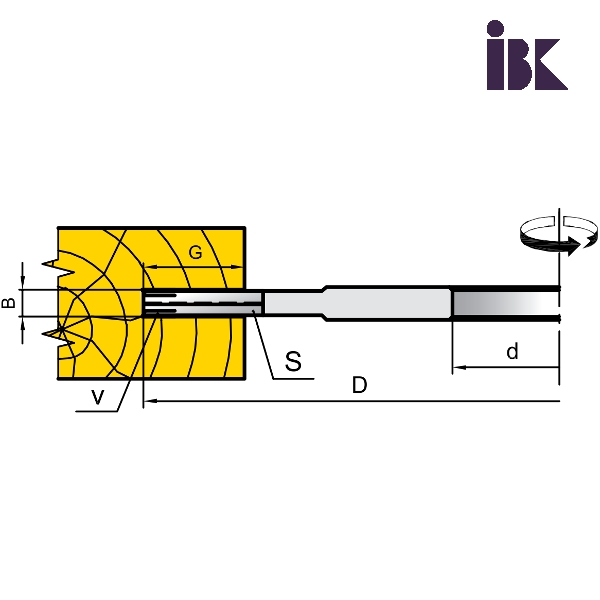

Фрезы 45.04.15.2.160.ХХ - 47.05.10.3.160.ХХ: | |||||||||||
45.04.15.2.160.ХХ | 160-190 | 30-50 | 4-15 | 23 | TS7.5 | 3+3 | S195 | 4+4 | |||
46.04.15.3.160.XX | 160 | 30-50 | 4-15 | 23 | TS14.12 | 3+3 | S195 | (2+1)x2 | |||
47.05.10.3.160.ХХ | 160 | 30-50 | 5-15 | 24 | TS14.12 | 3+3 | S245 | (2+1)x2 | |||
Ножи V, S | |||||||||||
|
Нерегулируемые фрезы
Маркировка фрез |
D mm |
d mm |
B mm |
Gmax mm |
V | S | ||
Обознач. | Кол. | Обознач. | Кол. | |||||

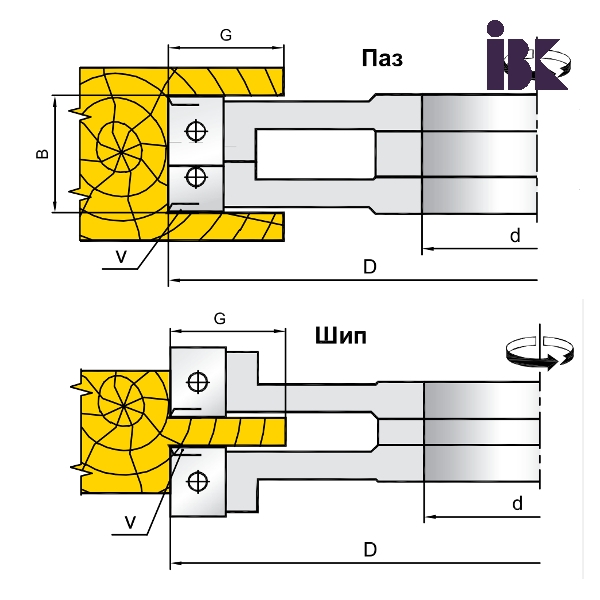

Фрезы 01.30.XX.X.XXX.XX | ||||||||
01.30.04.2.XXX.XX | 120-160 | 30-50 | 4 | 28-43 | TS14.12 | 2+2 | S195 | |
01.30.04.3.XXX.XX | 140-260 | 30-60 | 4 | 32-92 | TS14.12 | 3+3 | S195 | 2+2 |
01.30.04.4.XXX.XX | 180-260 | 30-50 | 4 | 47-82 | TS14.12 | 4+4 | S195 | 3+3 |
01.30.05.2.XXX.XX | 125-140 | 30-50 | 5 | 30-33 | TS14.12 | 2+2 | S245 | 4+4 |
01.30.05.3.XXX.XX | 140-260 | 30-60 | 5 | 33-93 | TS14.12 | 3+3 | S245 | 2+2 |
01.30.06.2.XXX.XX | 100-140 | 30-50 | 6 | 22-33 | TS14.12 | 2+2 | S245 | 3+3 |
01.30.06.3.XXX.XX | 140-260 | 30-50 | 6 | 33-93 | TS14.12 | 3+3 | S370 | 3+3 |
01.30.07.2.XXX.XX | 125-160 | 30-50 | 7 | 25-43 | TS14.12 | 2+2 | S370 | 2+2 |
01.30.07.3.XXX.XX | 140-230 | 30-60 | 7 | 33-78 | TS14.12 | 3+3 | S370 | 3+3 |

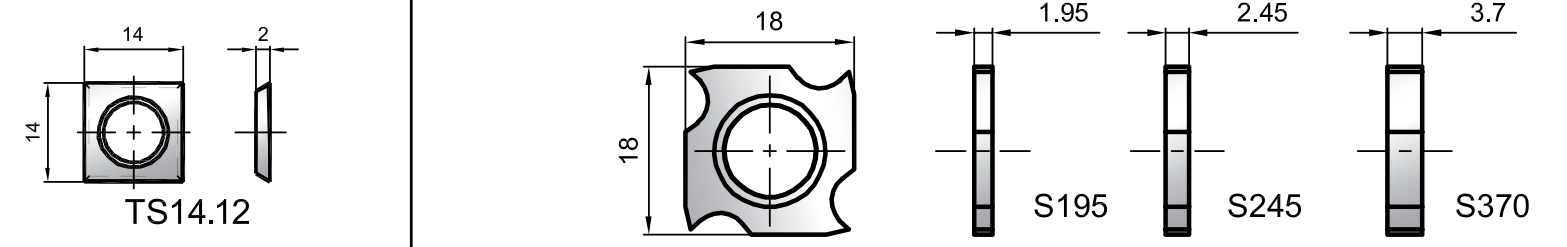

Ножи V, S | ||||||||
