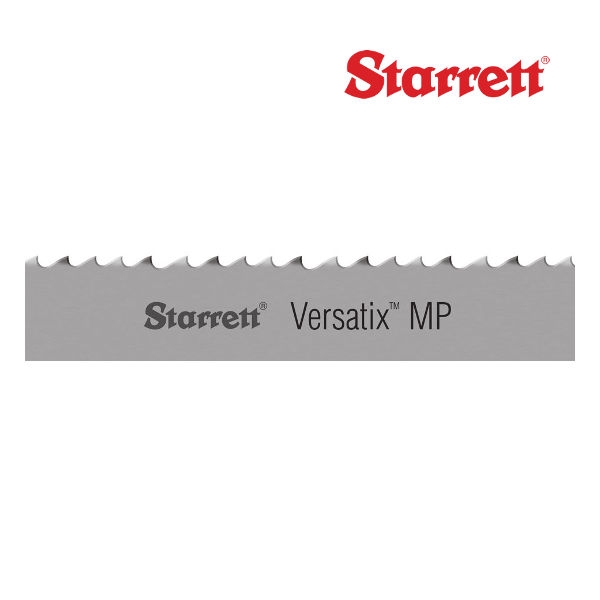

Пилы ленточные для профилей и труб биметаллические М42 VERSATIX MP

Форма




Ленточные биметаллические пилы для резки профильных и трубчатых материалов



Основные преимущества:

  • Спроектированы специально для резки труб и профилей;
  • имеют особую форму зуба с усиленной спинкой и уменьшенной пазухой;
  • обеспечивают быстрые и точные резы;
  • создают минимальный уровень шума;
  • имеют минимальный уровень вибрации.

Характеристики

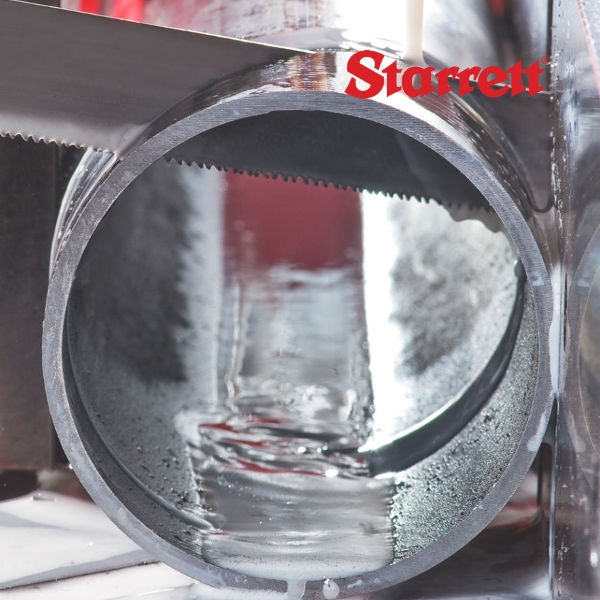

  • Назначение: резка труб и профильных материалов заготовок "пакетом";
  • обрабатываемые материалы: низко-, среднелегированные стали, алюминий, аналоги;
  • альтернативное применение: резка сплошных материалов малого сечения (прут);
  • материал зубьев: HSS сталь;
  • материал корпуса: пружинна (рессорнас сталь);
  • форма зуба: Versatix™ MP;
  • тип разводки зуба: Racker;
  • совместимость: горизонтальные ленточнопильные станки с любым типом подачи (ручные, гидравлические, гравитационные);
  • рекомендации: оптимальное натяжение (150-170 Н/мм2), предварительная обкатка (более подробные рекомендации тут);
  • противопоказания: резка сплошных металллов большого сечения;
  • производитель: Starrett (Шотландия);
  • сервис: сварка ленточного полотна в кольцо, ремонт.

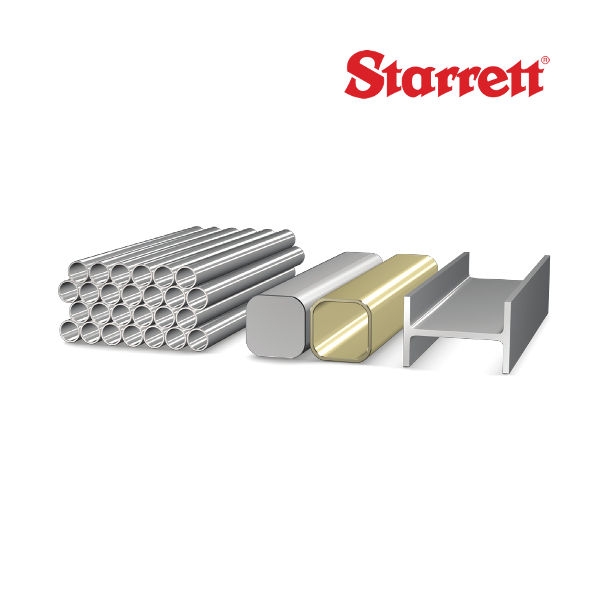

Обрабатываемые материалы

Заготовка Качество обработки
Алюминий
Труба и профиль ★★★
Углеродистая сталь ★★
    ★ - удовлетворительное качество
★★★ - превосходное качество

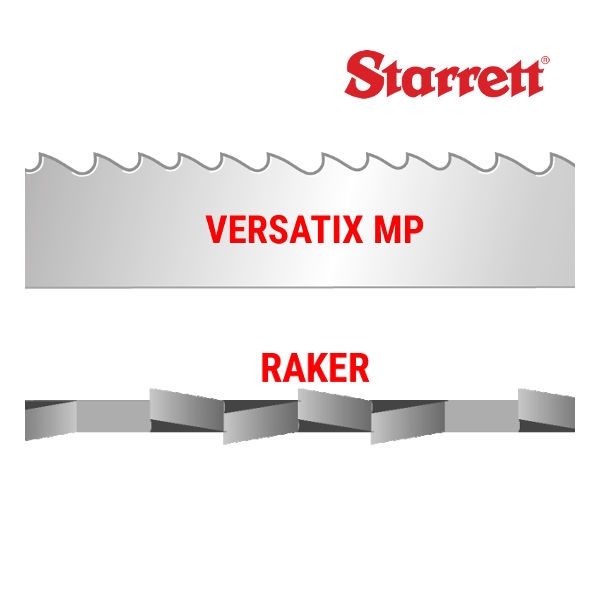

Форма зуба

Versatix MP. Специальная форма зуба, разработанная компанией Starrett специально для деления труб, профилей и конструкционных заготовок из металла. Главной сложностью при обработке подобных материалов, является их переменное сечение – полости чередуются со стенками, что вызывает существенные перепады нагрузки на зуб и корпус полотна. Следовательно, пила выходи из строя гораздо чаще, что значительно повышает стоимость реза подобных заготовок.

Обычным решением в таком случае является переменный шаг зуба – вершины соседних зубьев расположены на разном расстоянии. Это позволяет оптимально распределить нагрузку, вызванную резанием переменного сечения. Зуб формы Versatix MP помимо этого, имеет усиленную спинку, которая успешно подавляет нагрузки и вибрации, максимально продлевая срок работы ленточного полотна. Однако, укрепление зуба было осуществлено за счет сокращения вместительности пазухи, поэтому подобная архитектура не подойдет для деления материалов сплошного сечения.

Тип разводки

Raker. При такой конструкции, зубья отклонены в следующем порядке: вправо - влево (дважды) прямо. Отклоненные зубья, снимают материал так, чтобы корпус полотна не испытывал механических и термических нагрузок, Неразведенный зуб, окончательно формирует зону реза.

Особенности товара

Ленточные пилы серии Versatix, выпускаются специально для деления труб и профилей. К обрабатываемым пилой материалам относятся, в основном, конструкционные углеродистые стали. Но, производитель допускает использование ленточного инструмента при обработке алюминия прочих цветных металлов, и сплавов низкой вязкости.

Узкая направленность ленточной пилы Versatix обусловлена особой формой зуба – за счет усиления его спинки, понижается емкость пазухи. Режущая кромка приобретает максимальную износостойкость и ресурс. С другой стороны, это решение делает невозможной обработку сплошных металлов большого сечения и вязких цветных металлов – межзубная пазуха будет стремительно забиваться стружкой. Сначала это снизит эффективность работы режущего инструмента, а в дальнейшем приведет к перегрузке зуба, его надлому или разрыву полотна.

Особая, запатентованная компанией Starrett технология, делает ленточные пилы Versatix MP не только практичным решением при резке профильных и трубчатых заготовок. При правильном подборе шага зуба и режима станка, полотно способно демонстрировать превосходную скорость и точность работы. Качество готовой продукции увеличивается, а стоимость реза – существенно снижается.

Ширина × толщина
mm
Шаг зуба
19 × 0.90                                      4/6     5/8     6/10     8/12     10/14
27 × 0.90                           3/4     4/6     5/8     6/10     8/12     10/14
34 × 1.10                2/3     3/4     4/6     5/8     6/10
41 × 1.30                2/3     3/4     4/6     5/8
54 × 1.30                2/3     3/4     4/6
54 × 1.60                2/3     3/4     4/6
67 × 1.60                2/3     3/4
