Пилы дисковые пазовые прорезные по металлу DIN 1838 B средний зуб HSS и VHM

Форма


Дисковые пилы пазовые средний зуб GSP

  • Назначение: прорезание пазов в стальных материалах;
  • обрабатываемые материалы: трубы и профили с толщиной стенки 3-4 мм;
  • альтернативное применение:
  • материал корпуса: HSS Dm05 / Em05 – быстрорежущая сталь (ванадий, молибден / ванадий, молибден, кобальт 5%);
  • форма зуба: B, BW;
  • совместимость: фрезерные станки с ручным и ЧПУ управлением
  • рекомендации: использование смазочно-охлаждающей жидкости;
  • Противопоказания: резка вязких материалов, работа без охлаждения;
  • производитель: GSP (Чехия)
  • сервис: заточка, нарезание новых зубьев;

Особенности товара

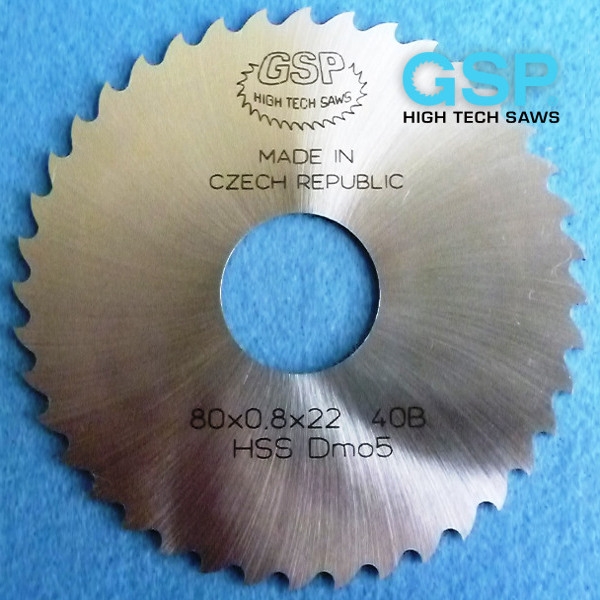

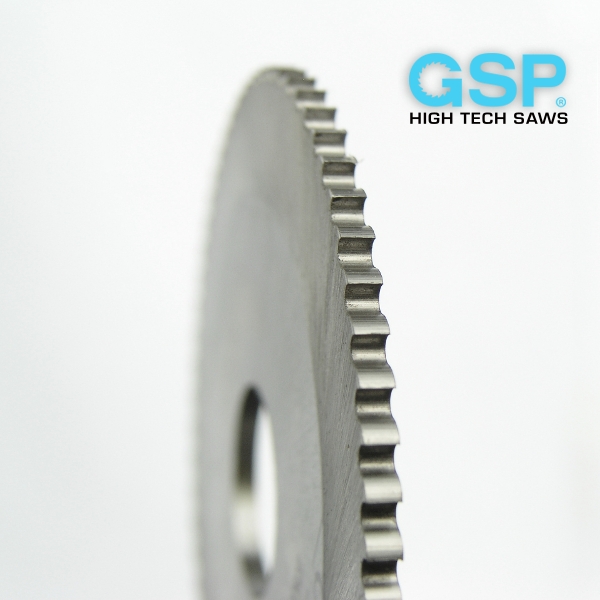

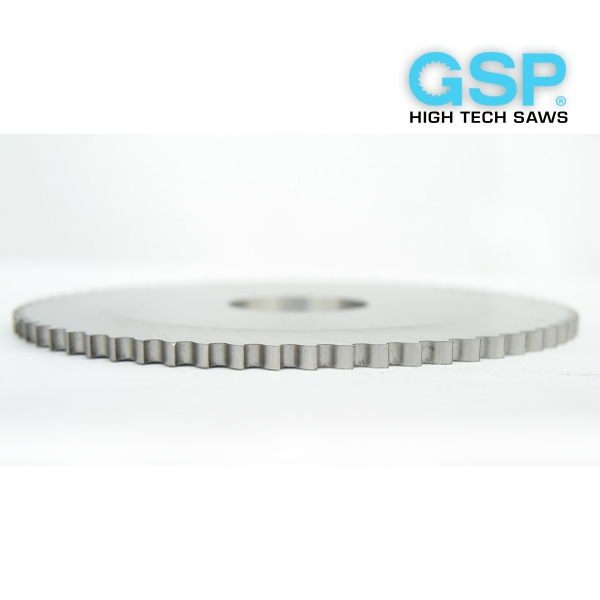

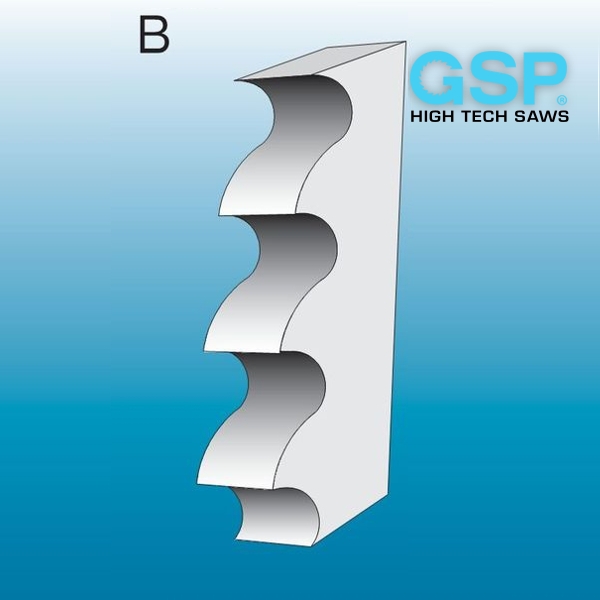

Дисковые пазовые пилы GSP с зубом среднего размера используются для формирования пазов в стальных профилей и трубах с тонкими стенками (3-4мм). Поставляются с зубом формы B — стандартным зубом. Характерной особенностью такой конфигурации является несколько увеличеная межзубная пазуха. Поэтому, в отличие от пазовых пил с формой зуба А, пильные диски с формой B, способны обрабатывать заготовки с большей толщиной стенки, без риска забивания зубов стружкой.

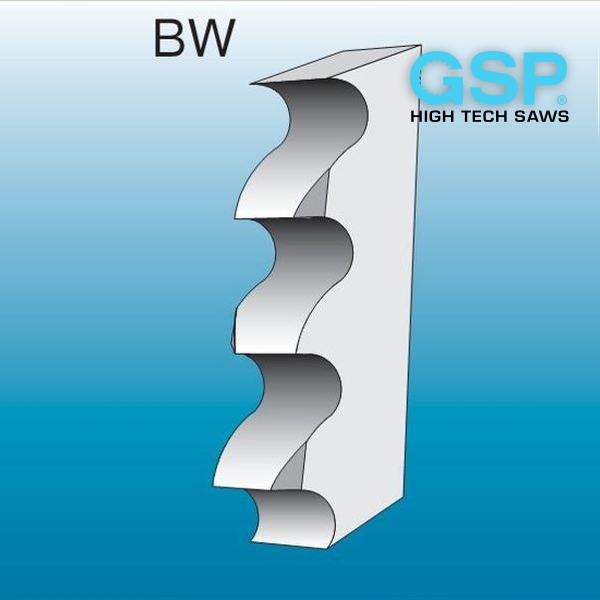

Дополнительным вариантом архитектуры режущей кромки является зуб BW. Задняя его поверхность оснащена чередующимися фасками, это не только задает дополнительный угол жесткости, но и равномерно распределяет зону пропила между всеми зубцами, тем самым сокращая количество стружки, приходящаяся на каждый зуб.

D
mm
50 63 80 100 125 160 200 250 315
dH7
mm
13 16 22 22 22 32 32 32 40
B
mm
Количество зубьев
0.50 48 64 64 80 - - - - -
0.60 48 48 64 80 80 - - - -
0.80 40 48 64 64 80 - - - -
1.00 40 48 48 64 80 80 - - -
1.20 40 40 48 64 64 80 100 - -
1.60 32 40 48 48 64 80 80 100 -
2.00 32 40 40 48 64 64 80 100 -
2.50 32 32 40 48 48 64 80 80 100
3.00 24 32 40 40 48 64 64 80 100
4.00 24 32 32 40 48 48 64 80 80
5.00 24 24 32 40 40 48 64 64 80
6.00 20 24 32 32 40 48 48 64 80
