Примечание:
* ─ размеры согласовуются с заказчиком

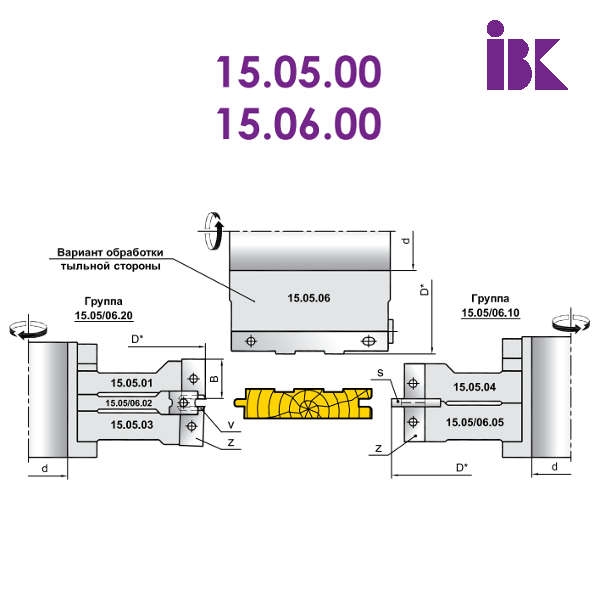

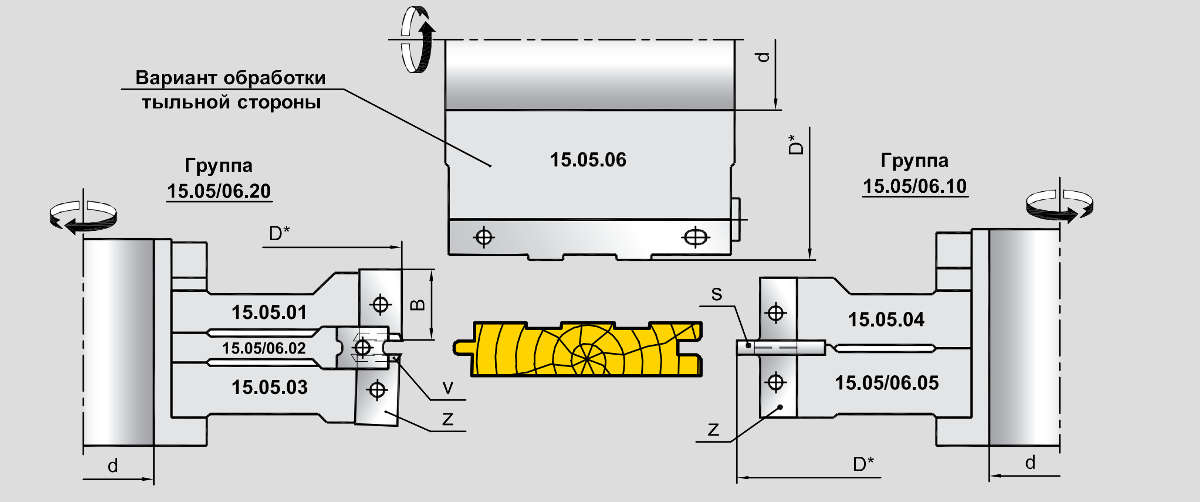

№ компл. |
Маркировка фрезы |
D* mm |
d mm |
B mm |

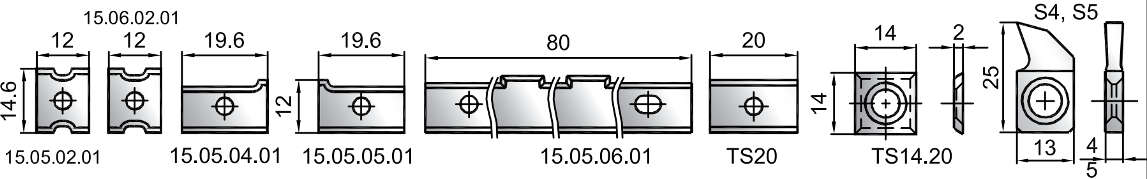

Ножи Z, V, S | |||||
Обозн. | Кол. | Обозн. | Кол. | Обозн. | Кол. | |||||
15.05 (S=4 mm) |
15.05.01 | 151 | 30-50 | 20 | TS20 | 3 | TS14.20 | 3 | - | - |
15.05.02 | 143 | 30-50 | 12 | 15.05.01.02 | 3 | - | - | - | - | |
15.05.03 | 150 | 30-50 | 20 | TS20 | 3 | TS14.20 | 3 | - | - | |
15.05.04 | 152 | 30-50 | 20 | 15.05.04.01 | 3 | - | - | - | - | |
15.05.05 | 166 | 30-50 | 20 | 15.05.05.01 | 3 | - | - | S4 | 3 | |
15.05.06 | 125 | 30-50 | 80 | 15.05.06.01 | 3 | - | - | - | - | |
15.06 (S = 5mm) |
15.05.01 | 151 | 30-50 | 20 | TS20 | 3 | TS14.20 | 3 | - | - |
15.06.02 | 143 | 30-50 | 12 | 15.06.02.01 | 3 | - | - | - | - | |
15.05.03 | 150 | 30-50 | 20 | TS20 | 3 | TS14.20 | 3 | - | - | |
15.05.04 | 152 | 30-50 | 20 | 15.05.04.01 | 3 | - | - | - | - | |
15.06.05 | 166 | 30-50 | 20 | 15.05.05.01 | 3 | - | - | S5 | 3 | |
15.05.06 | 125 | 30-50 | 80 | 15.05.06.01 | 3 | - | - | - | - | |
Ножи Z, V, S | ||||||||||
