Фрезы для стояков и перемычек филенчатых дверных полотен 03.07.ХХ

Форма

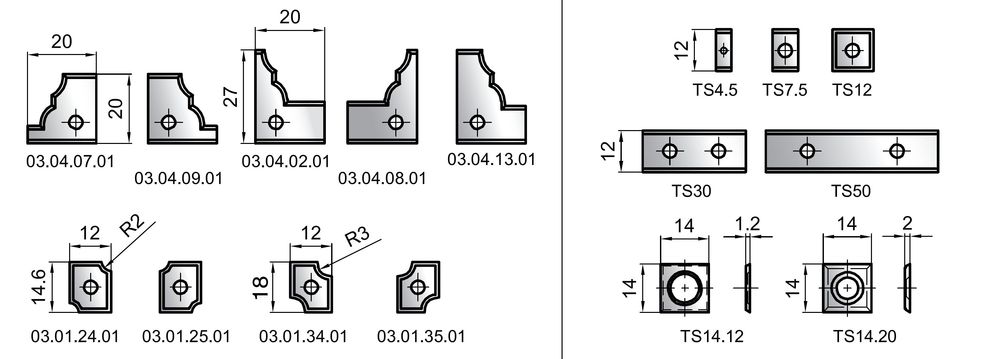

Конструктивное исполнение комплекта аналогично комплекту 03.01. Ниже приведены основные параметры и состав комплекта

назначение фрез

обозначение

фрез

B mm D mm d mm ножи
Z V
мар  кол мар  кол
профиль калевки верхней 03.07.09 20 160 30-50 03.07.09.01 3 - -
паз под филенку 8...15 мм 03.01.10 8-15 164 30-50 TS7.5 3+3 TS14.20 3+3
паз под филенку 5...9 мм 03.01.20 5-9 164 30-50 TS4.5 3+3 TS14.12 3+3
профиль калевки нижний 03.07.07 20 160 30-50 03.07.07.01 3 - -
контрпрофиль верхний 03.07.08 20 222 30-50 03.07.08.01 3 TS14.12 3
контрпрофиль нижний 03.07.02 20 222 30-50 03.07.02.01 3 TS14.12 3
контрпрофиль верхний 03.07.68 20 222 30-50 03.07.68.01 3 TS14.12 3
контрпрофиль нижний 03.07.62 20 222 30-50 03.07.62.01 3 TS14.12 3
четверть под стекло 03.01.19 50 160 30-50 TS50 3 TS14.20 3
четверть под шип 03.02.18 30 192 30-50 TS30 3 TS14.20 3+3
проф. штапика под отрезку 03.07.12 20 153 30-50 03.07.09.01 3 - -
проф. штапика под отрезку 03.07.13 20 153 30-50 03.07.13.01 3 - -
фаска калевки верхней 03.01.14 8 175 30-50 TS12 3 - -
фаска калевки нижней 03.01.15 8 175 30-50 TS12 3 - -
фаска контрпрофиля верхн. 03.07.16 8 197 30-50 TS12 3 - -
фаска контрпрофиля нижн. 03.07.17 8 197 30-50 TS12 3 - -
радиус R2 калевки верхньої 03.01.24 12 165 30-50 03.01.24.01 3 - -
радиус R2 калевки нижньої 03.01.25 12 165 30-50 03.01.25.01 3 - -
радиус R2 контрпрофиля верхн. 03.07.26 12 187 30-50 03.01.24.01 3 - -
радиус R2 контрпрофиля нижн. 03.07.27 12 187 30-50 03.01.25.01 3 - -
радиус R3 калевки верхней 03.01.34 12 168 30-50 03.01.34.01 3 - -
радиус R3 калевки нижней 03.01.35 12 168 30-50 03.01.35.01 3 - -
радиус R3 контрпрофиля верхн. 03.07.36 12 190 30-50 03.01.34.01 3 - -
радиус R3 контрпрофиля нижн. 03.07.37 12 190 30-50 03.01.35.01 3 - -
