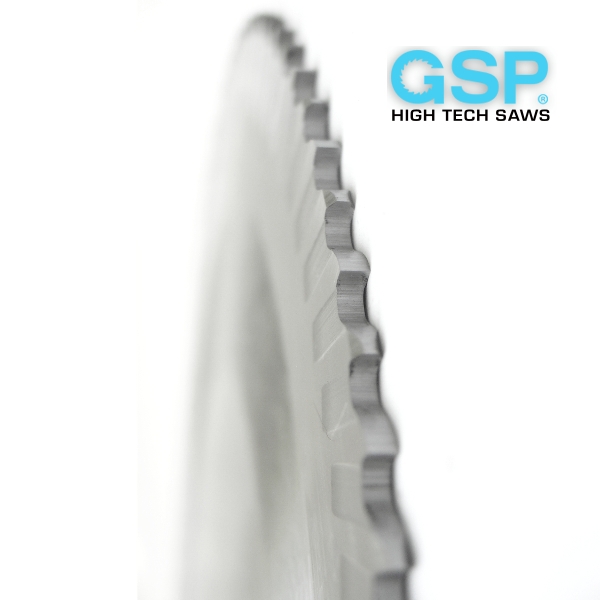

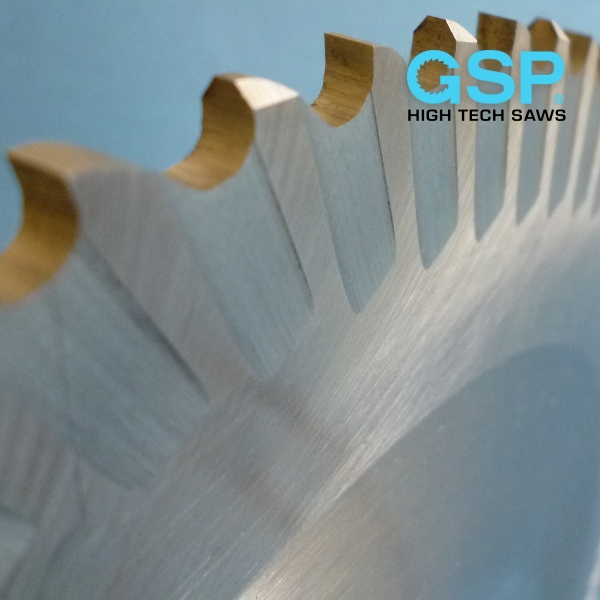

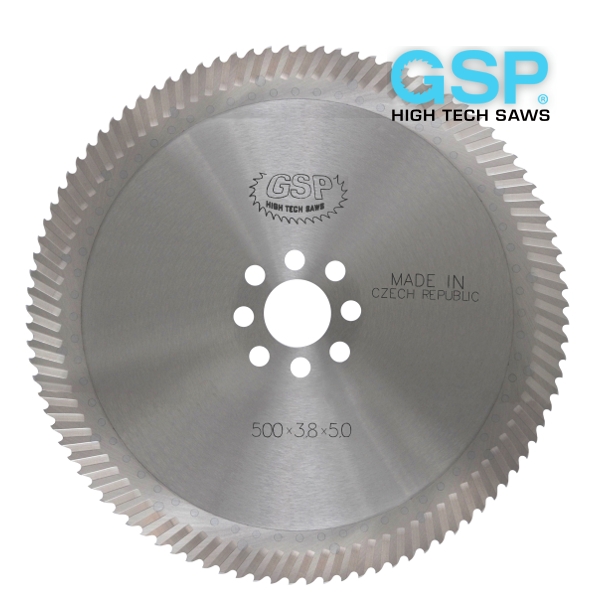

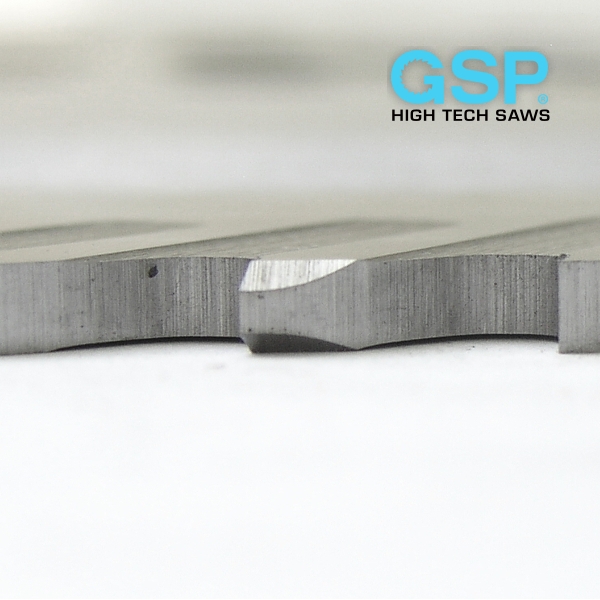

Сегментные дисковые пилы Геллера предназначены для обработки труб, профилей, кругляка и сплошных материалов из стали, чугуна и цветных металлов в промышленных масштабах. Представляет из себя диск, на который с помощью специальных заклепок, крепятся режущие сегменты. Эта особенность позволяет использовать пилы Геллера максимально долго, периодически заменяя сегменты.
Сегменты дисковых пил GSP изготавливаются из двух вариантов стального сплава: Dm05 или Em05. Они содержат ванадий и молибден (5% кобальта - для Em05). Данный сплав предохраняет зубья от микротрещин и пагубного термического воздействия пиления. Корпус диска изготавливается из стали 75Cr1. Возможно нанесение на поверхность пили специального защитного покрытия TiN, которое уменьшает трение и повышает износостойкость.
D mm |
B mm |
b mm |
количество сегментов |
вес кг |
Z T mm |
количество зубьев на сегменте шаг зуба T mm |
|||||||
2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | ||||||
250 | 3.5 | 2.8 | 12 | 1 |
Z T |
- | - | - |
60 13.1 |
72 10.9 |
96 8.2 |
120 6.5 |
144 5.5 |
275 | 3.0 | 2.2 | 12 | 1.3 |
Z T |
- | - | - |
60 14.4 |
72 12 |
96 9 |
12 7.2 |
144 6 |
315 | 3.6 | 2.7 | 14 | 1.7 |
Z T |
- | - |
56 17.7 |
70 14.1 |
84 11.8 |
112 8.8 |
140 7.1 |
168 5.9 |
360 | 3.6 | 2.8 | 16 | 2.5 |
Z T |
- | - |
64 17.4 |
80 13.9 |
96 11.6 |
128 8.7 |
160 7 |
192 5.8 |
370 | 3.6 | 2.8 | 16 | 2.8 |
Z T |
- | - |
64 18.2 |
80 14.5 |
96 12.1 |
128 9.8 |
160 7.9 |
192 6.5 |
400 | 4.0 | 3.2 | 16 | 2.8 |
Z T |
- | - |
64 19.6 |
80 15.7 |
96 13.1 |
128 9.8 |
160 7.3 |
192 6.1 |
425 | 4.0 | 3.2 | 18 | 3.4 |
Z T |
- | - |
72 18.5 |
90 14.8 |
108 12.4 |
144 9.3 |
180 7.4 |
216 6.1 |
450 | 4.0 | 3.3 | 18 | 5.0 |
Z T |
- | - |
72 19.6 |
90 15.7 |
108 13.1 |
144 9.8 |
180 7.8 |
- |
460 | 4.7 | 3.3 | 18 | 5.0 |
Z T |
- | - |
72 20.1 |
90 16 |
108 13.4 |
144 10 |
180 8 |
- |
500 | 5.0 | 3.8 | 18 | 5.8 |
Z T |
- |
- |
72 21.8 |
90 17.4 |
108 14.5 |
144 10.9 |
180 8.7 |
216 8.1 |
560 | 5.0 | 3.7 | 18 | 7.5 |
Z T |
- | - | - |
90 19.5 |
108 16.3 |
144 12.2 |
180 9.8 |
216 8.1 |
630 | 6.0 | 4.0 | 20 | 10.8 |
Z T |
- |
60 33 |
80 24.7 |
100 19.8 |
120 16.5 |
160 12.4 |
200 9.9 |
- |
660 | 6.0 | 4.0 | 20 | 11.5 |
Z T |
- |
60 34.5 |
80 25.9 |
100 20.7 |
120 17.3 |
160 13 |
200 10.4 |
240 8.6 |
710 | 6.0 | 4.5 | 24 | 13.5 |
Z T |
- |
72 31 |
96 23.2 |
120 18.6 |
144 15.5 |
192 11.6 |
- | - |
760 | 6.0 | 4.5 | 24 | 16.5 |
Z T |
- |
72 31.1 |
96 24.9 |
120 19.9 |
144 16.6 |
192 12.4 |
240 9.9 |
- |
800 | 7.0 | 5.0 | 24 | 19 |
Z T |
- |
72 34.9 |
96 26.2 |
120 20.9 |
144 17.4 |
192 13.1 |
240 10.5 |
- |
910 | 7.0 | 5.0 | 30 | 27.5 |
Z T |
60 47.6 |
90 31.7 |
120 23.8 |
150 19 |
180 15.9 |
240 11.9 |
- | - |
970 | 7.3 | 5.7 | 30 | 32 |
Z T |
- | - |
120 25.4 |
150 20.3 |
180 16.9 |
240 12.7 |
- | - |
1020 | 8.3 | 6.2 | 30 | 35 |
Z T |
60 53.4 |
90 35.6 |
120 26.7 |
150 21.4 |
180 17.8 |
240 13.3 |
- | - |
1120 | 8.5 | 6.5 | 36 | 50 |
Z T |
72 48.8 |
108 32.6 |
144 24.4 |
180 19.5 |
216 16.3 |
- | - | - |
1250 | 9.0 | 7.0 | 36 | 65 |
Z T |
72 54.6 |
108 36.6 |
144 27.3 |
180 21.8 |
216 18.2 |
288 13.6 |
- | - |
1320 | 9.0 | 7.0 | 36 | 75 |
Z T |
72 57.6 |
108 38.4 |
144 28.8 |
180 23 |
216 19.2 |
288 14.4 |
||
1430 | 9.5 | 7.0 | 36 | 93 |
Z T |
72 62.4 |
108 41.6 |
144 31.2 |
180 24.9 |
216 20.8 |
- | - | - |
1510 | 10.5 | 8.5 | 36 | 112 |
Z T |
72 65.8 |
108 43.9 |
144 32.9 |
180 26.3 |
216 21.9 |
- | - | - |
1610 | 10.5 | 8.5 | 40 | 126 |
Z T |
80 63.2 |
120 42.1 |
160 31.6 |
200 25.3 |
240 21 |
- | - | - |
1870 | 15 | 11 | 42 | 235 |
Z T |
84 69.9 |
126 46.6 |
168 35 |
- | - | - | - | - |
