Фрезы для профилирования филенок

Форма

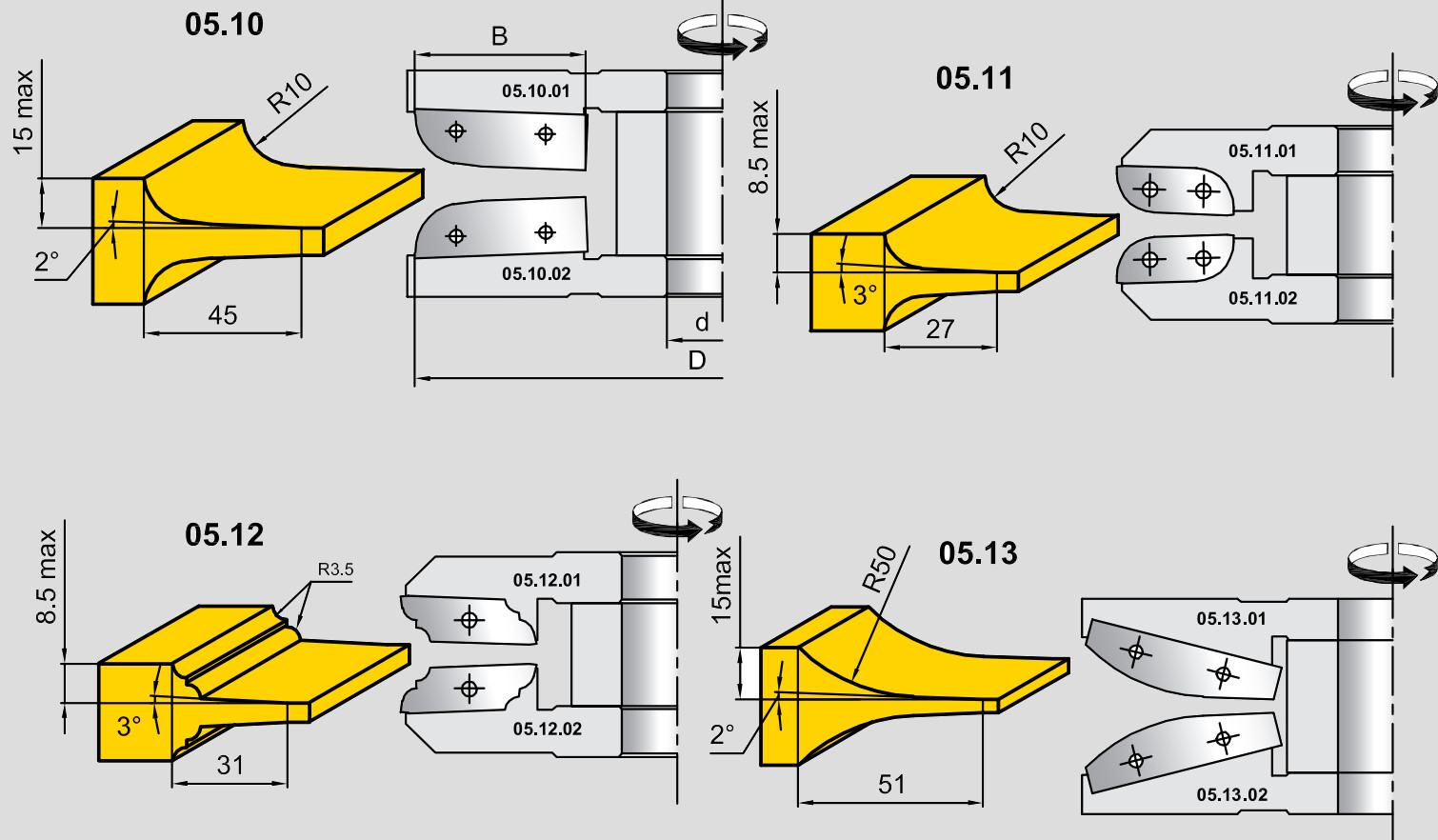

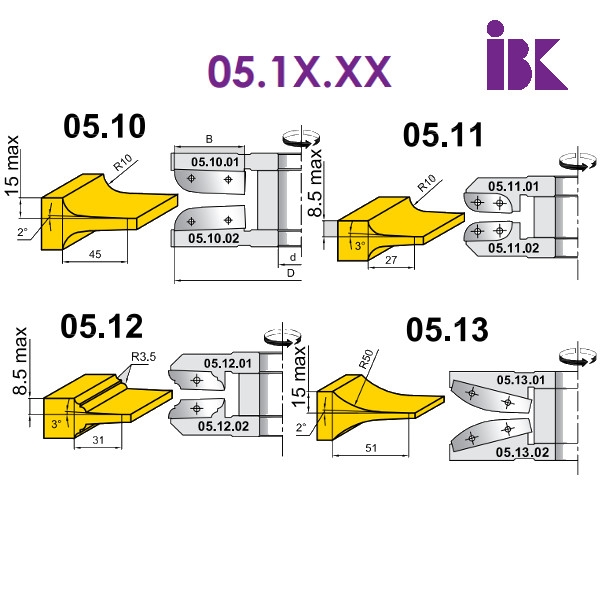

Насадные фрезы для формирования филенок серия 05.1Х.ХХ


Маркировка фрезы D
mm
d
mm
B
mm
Ножи
Обознач. Колич.
05.10.01 178 30-50 45 05.10.01.01 3
05.10.02 178 30-50 45 05.10.02.01 3
05.11.01 160 30-50 27 05.11.01.01 3
05.01.02 160 30-50 27 05.11.02.01 3
05.12.01 160 30-50 31 05.12.01.01 3
05.12.02 160 30-50 31 05.12.02.01 3
05.13.01 180 30-50 51 05.13.01.01 3
05.13.02 180 30-50 51 05.13.02.01 3

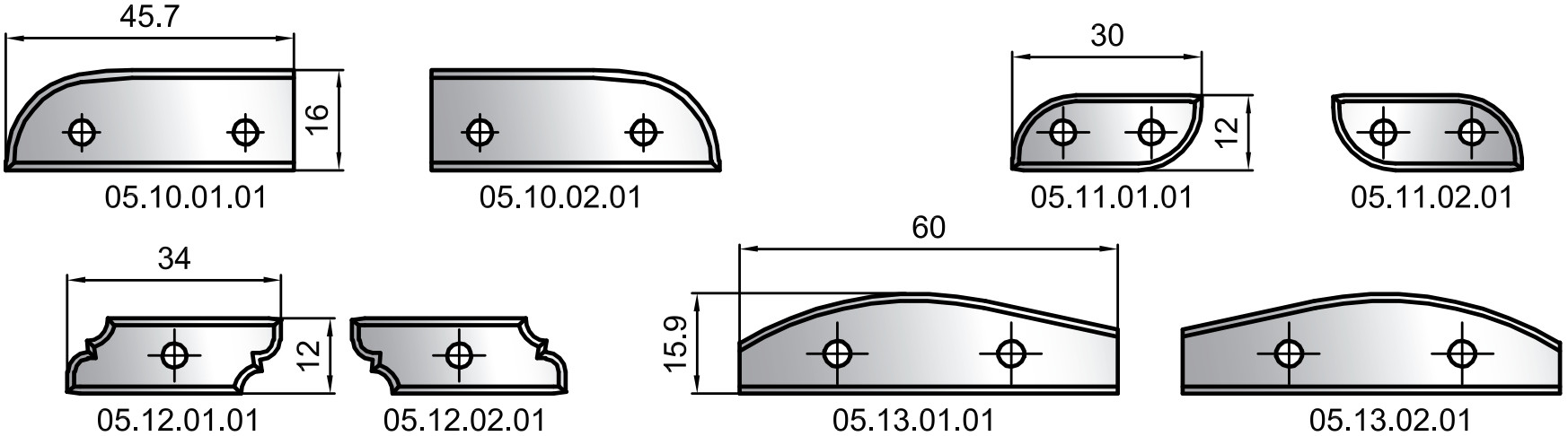

Ножи Z

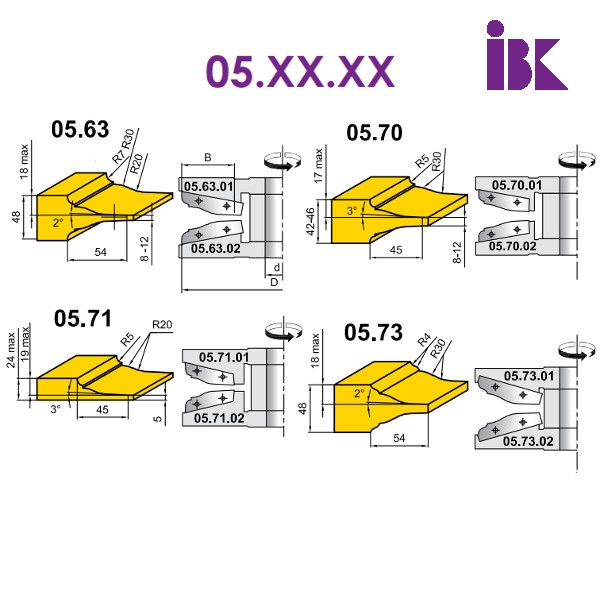

Насадные фрезы для формирования филенок серия 05.XХ.ХХ

Маркировка фрезы D
mm
d
mm
B
mm
Ножи
Обознач. Колич.
05.70.01 180 30-50 45 05.70.01.01 3
05.70.02 180 30-50 45 05.70.02.01 3
05.71.01 180 30-50 45 05.71.01.01 3
05.71.02 180 30-50 45 05.71.02.01 3
05.63.01 185 30-50 54 05.63.01.01 3
05.63.02 185 30-50 54 05.63.02.01 3
05.73.01 182 30-50 54 05.73.01.01 3
05.73.02 182 30-50 54 05.73.02.01 3
Ножи Z

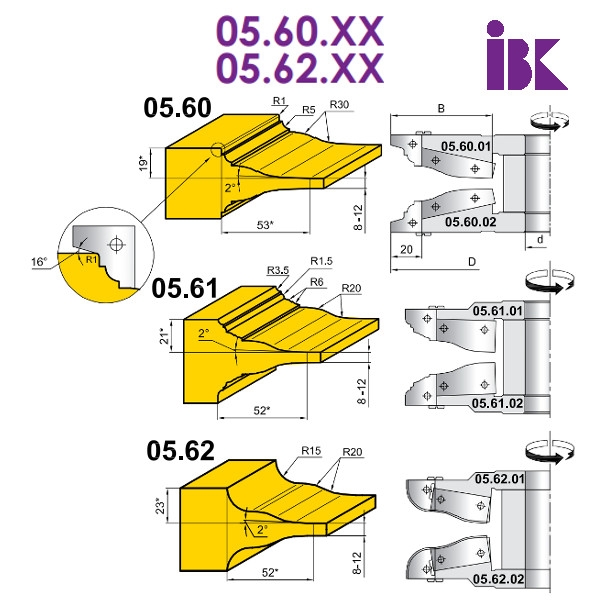

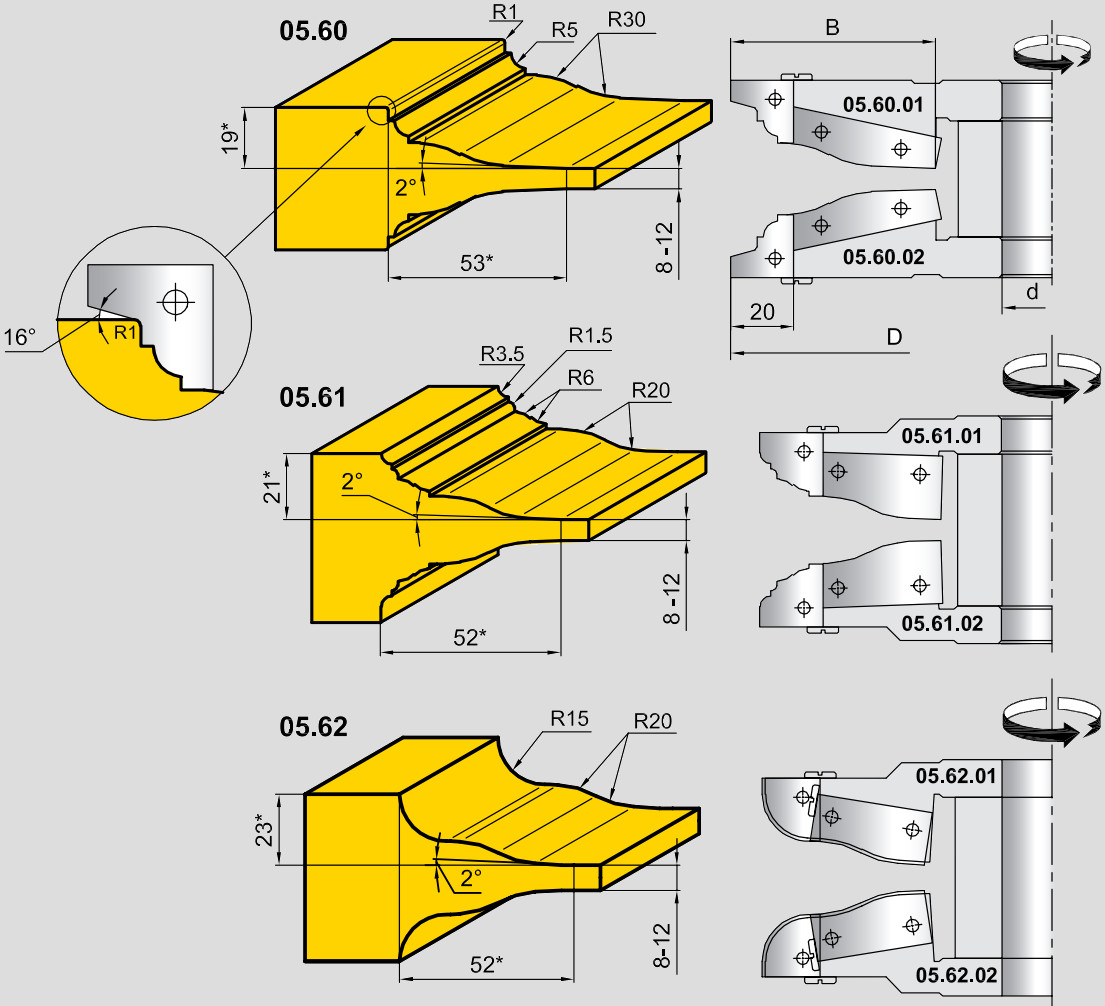

Насадные фрезы для формирования филенок серия 05.60.ХХ; 05.62.XX




Маркировка фрезы D d B Ножи
mm mm mm Обознач. Колич. Обознач. Колич.
05.60.01 205 30-50 61 05.60.01.01 3 05.65.01.02 3
05.60.02 205 30-50 61 05.60.02.01 3 05.65.02.02 3
05.61.01 185 30-50 52 05.61.01.01 3 05.61.01.02 3
05.61.02 185 30-50 52 05.61.02.01 3 05.61.02.02 3
05.62.01 185 30-50 52 05.62.01.01 3 05.61.10.02 3
05.62.02 185 30-50 52 05.62.02.01 3 05.61.02.02 3
Ножи Z



Насадные фрезы для формирования филенок серия 05.65.ХХ; 05.68.XX

Маркировка фрезы D d B Ножі Z
mm mm mm Обознач. Колич. Обознач. Колич.
05.65.01 182.8 30-50 50 05.65.01.01 3 05.65.01.02 3
05.65.02 182.8 30-50 50 05.65.02.01 3 05.65.02.02 3
05.66.01 182.8 30-50 50 05.66.01.01 3 05.65.01.02 3
05.66.02 182.8 30-50 50 05.66.02.01 3 05.65.02.02 3
05.67.01 193 30-50 54 05.67.01.01 3 05.65.01.02 3
05.67.02 193 30-50 54 05.67.02.01 3 05.65.02.02 3
05.68.01 182.8 30-50 - 05.68.01.01 3 05.65.01.02 3
05.68.02 182.8 30-50 - 05.68.02.01 3 05.65.02.02 3

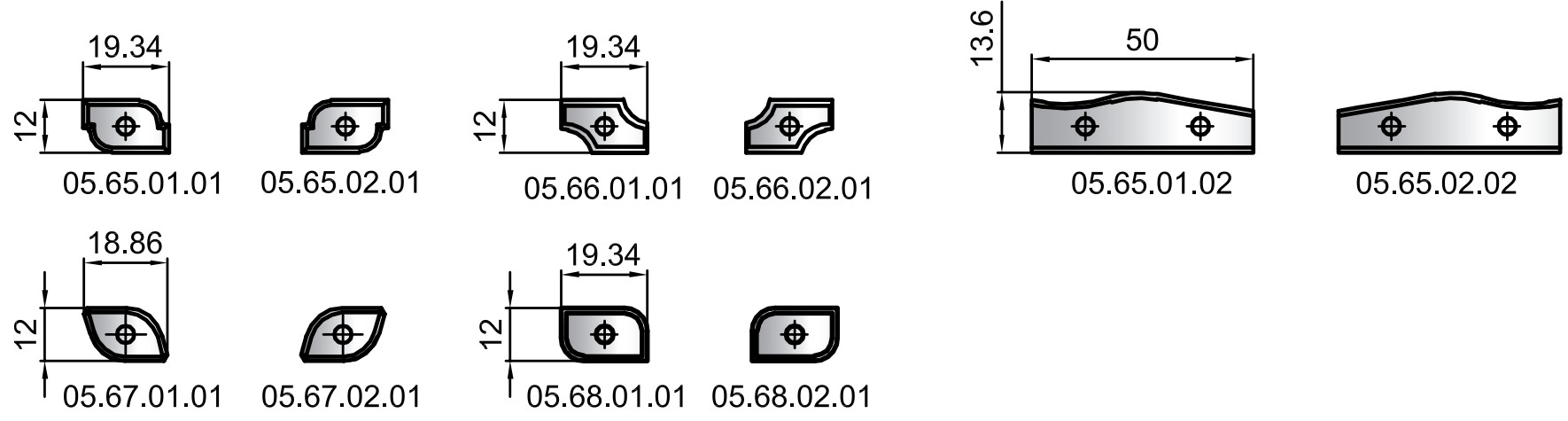

Ножи Z
