Пилы дисковые большого диаметра для цветных металлов

Форма




Промышленные дисковые пилы с твердосплавными напайкапми для резки цветных металлов Blecher

  • Назначение: резка цветных металлов и их сплавов;
  • обрабатываемые материалы: сплошные, профильные и трубчатые заготовки из меди, алюминия, латуни;
  • альтернативное применение: резка экзотических цветных металлов и сплавов;
  • материал зубьев: твердосплавные напайки;
  • материал корпуса: немецкая сталь Bl60;
  • форма зуба: стандартный зуб со стружколомом; зубья со сменной высотой (режущий, зачистной);
  • совместимость: горизонтальные и вертикальные отрезные станки с усиленным механизмом передачи и высокомощным приводом (Framag, Lazzari, Linsinger, MFL, Ohler, Вагнера, ASMAG, Hertwich, Trennjäger, Kaltenbach и другие).
  • рекомендации: рекомендации к режимам резания указаны в таблице ниже (подробнее здесь);
  • противопоказания:;
  • производитель: August Blecher AG (Германия)
  • сервис: заточка, нарезка дополнительных отверстий.

Особенности товара

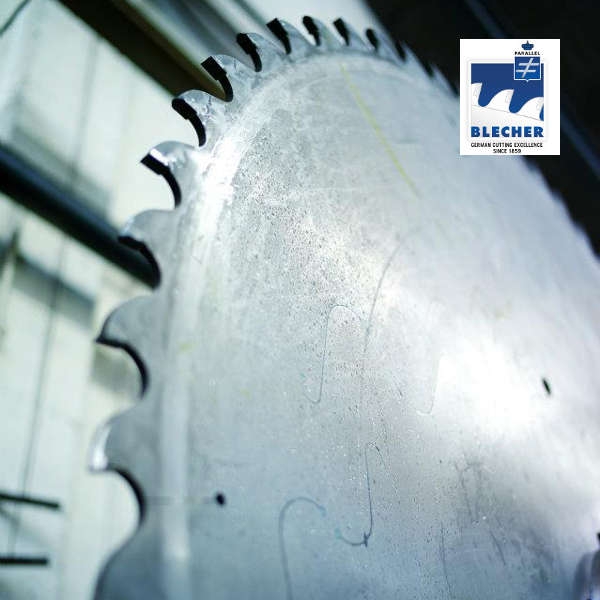

Дисковые пилы Blecher, оснащенные твердосплавными напайками, предназначены для резки трубчатых, профильных и сплошных заготовок из цветных металлов и их сплавов. Обладая достаточно большим диаметром (от 710 мм), пилы не подойдут для бытового применения, однако отлично сработают в условиях крупного или среднего металлообрабатывающего предприятия.

Главной проблемой, с которой сталкивается оператор во время резки цветных металлов, является высокий уровень вязкости материала. Это существенно затрудняет отвод отработанной стружки и вызывает быстрое засорение межзубной пазухи пилы. Данное явление не только снижает общую эффективность пиления, но и способствует скорому износу металлорежущего инструмента. Дисковые пилы Blecher оснащены специальным зубом, который максимально снижает вероятность забивания кромки отработанным материалом.

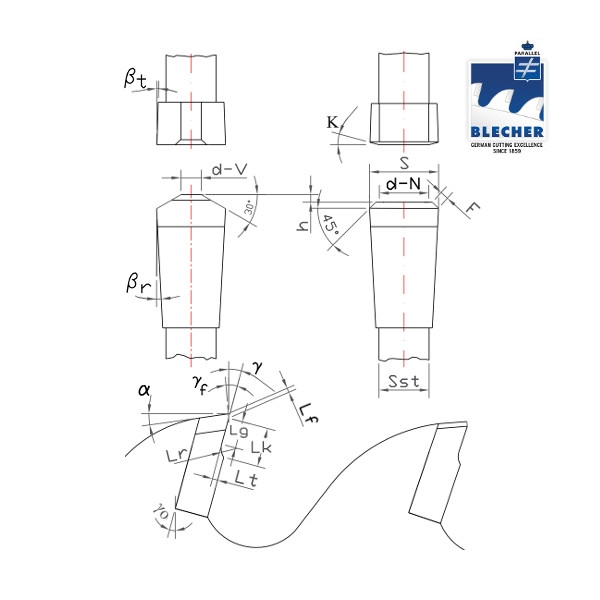

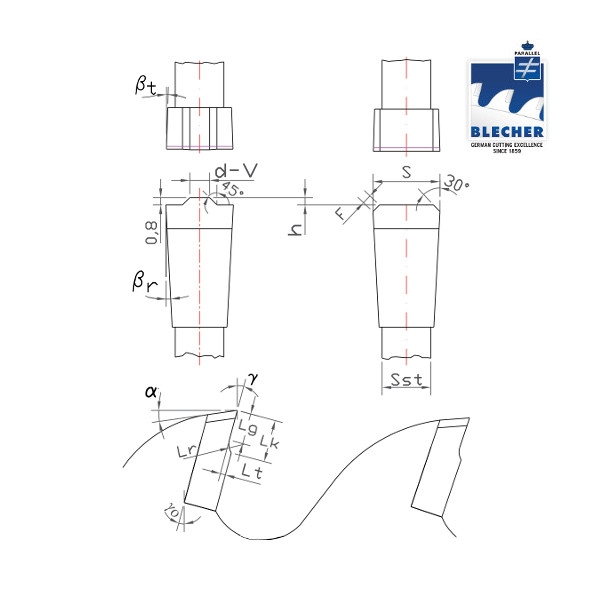

Специальная архитектура подразумевает наличие двух типов зуба: режущего и зачистного. Первый на несколько миллиметров выше второго, но обладает меньшей площадью рабочей поверхности. Он снимает только центральную часть места реза. Идущий следом зачистной зуб убирает остатки материала из зоны пропила. Таким образом стружка делится на три равные части, снимая нагрузку с пилы и предотвращая скорое ее засорение. Помимо этого зубья могут быть оснащены стружколомом — специальной канавкой на верхней поверхности, которая измельчает стружку после ее отделения. Также, дисковые пилы Blecher обладают достаточно большим шагом зуба, что значительно снимает напряжение с межзубной пазухи, продлевая не только эффективность, но и срок работы диска.

Рекомендации к подбору режима резания при условии отсутсвия или минимального количества СОЖ

Материал Прочность Скорость резания Припуск на зуб
Алюминий 200-250 H/мм2 2500-4000 м/ мин 0.03-0.06 мм/зуб
  350-500 H/мм2 2000-3000 м/мин 0.015-0.05 мм/зуб

Латунь Удовлетворительная обрабатываемость резанием (пример: MS58) 250-350 м/мин 0.07-0.12 мм/зуб
Латунь Специальные сплавы (LG288) 150-250 м/мин  0.06-0.10 мм/зуб

Медь / Медные сплавы Сплавы с хорошей обрабатываемостью резанием (пример: CL12) 240-350 м/мин 0.05-0.10 мм/зуб
Медные сплавы Сплавы от хорошей до умеренной обрабатываемости резанием (пример: CH40) 200-250 м/мин 0.04-0.08  мм/зуб
Медные сплавы Сплавы от удовл. до плохой обрабатываемости резанием (пример: CN32) 150-200 м/мин 0.04-0.08  мм/зуб

Все дисковые пилы Blecher изготавливаются, основываясь на требованиях и особенностях производства заказчика. Ниже приведены наиболее популярные типоразмеры продукции:

D mm B mm b mm Z T mm
710 6.5 5.0 50 44.61
710 6.5 5.0 100 22.31
900 7.8 6.0 60 47.12
1120 8.2 6.5 120 29.32
1250 10 7.5 54 72.72
1600 11 8.5 60 83.78
1880 14.5 9.0 60 98.44
