Примечание:
* ─ размеры согласовуются с заказчиком

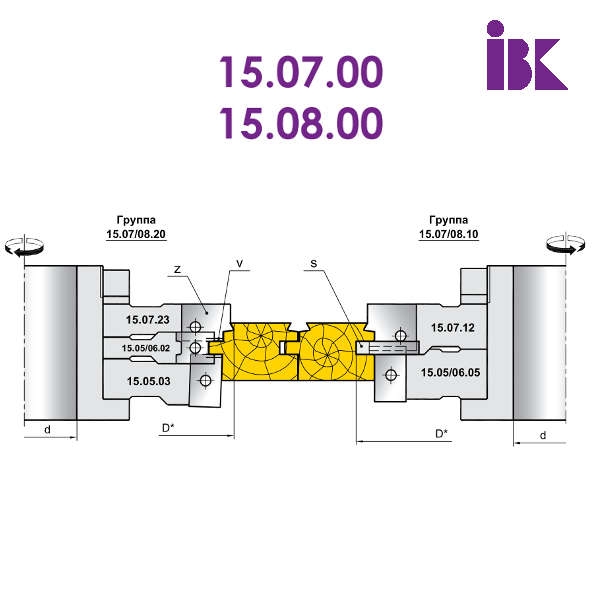

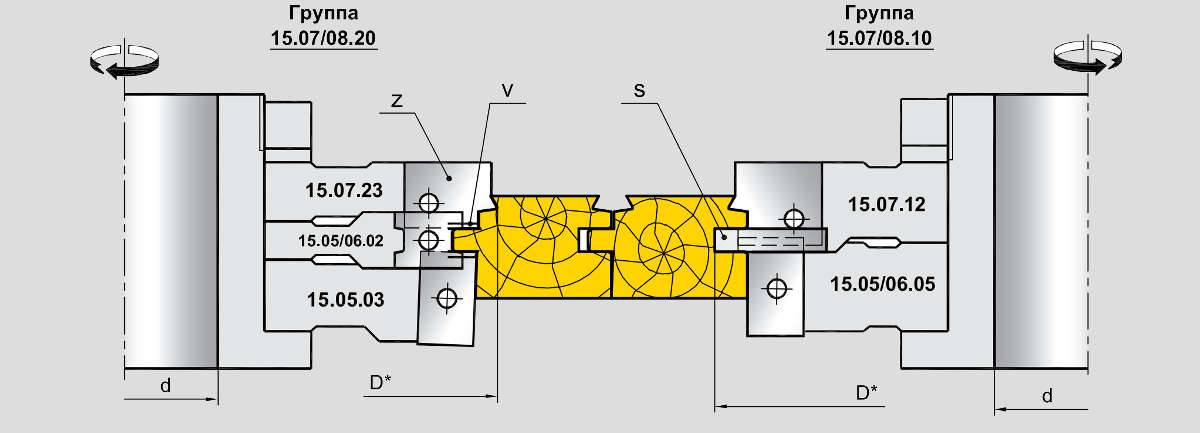

№ компл. |
Маркування фрези |
D* mm |
d mm |
B mm |

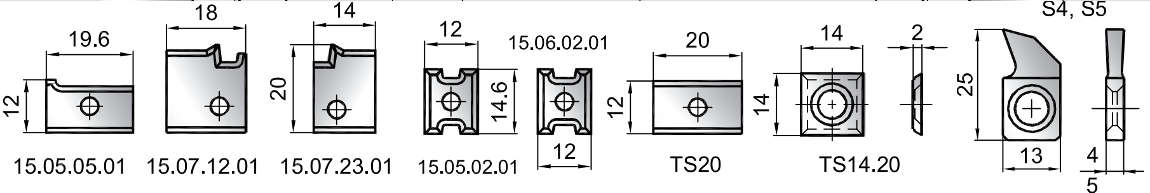

Ножі Z, V, S | |||||
Озн. | Кільк. | Озн. | Кільк. | Озн. | Кільк. | |||||
15.07 (S=4 mm) |
15.07.23 | 158 | 30-50 | 14 | 15.07.23.01 | 3 | TS14.20 | 3 | - | - |
15.05.02 | 143 | 30-50 | 12 | 15.05.02.01 | 3 | - | - | - | - | |
15.05.03 | 150 | 30-50 | 20 | TS20 | 3 | TS14.20 | 3 | - | - | |
15.07.12 | 160 | 30-50 | 18 | 15.07.12.01 | 3 | - | - | - | - | |
15.05.05 | 166 | 30-50 | 20 | 15.05.05.01 | 3 | - | - | - | - | |
15.08 (S = 5mm) |
15.07.23 | 158 | 30-50 | 14 | 15.07.23.01 | 3 | TS14.20 | 3 | - | - |
15.06.02 | 143 | 30-50 | 12 | 15.06.02.01 | 3 | - | - | S4 | 3 | |
15.05.03 | 150 | 30-50 | 20 | TS20 | 3 | TS14.20 | 3 | - | - | |
15.07.12 | 160 | 30-50 | 18 | 15.07.12.01 | 3 | - | - | - | - | |
15.06.05 | 166 | 30-50 | 20 | 15.05.05.01 | 3 | - | - | S5 | 3 | |
Ножі Z, V, S | ||||||||||
