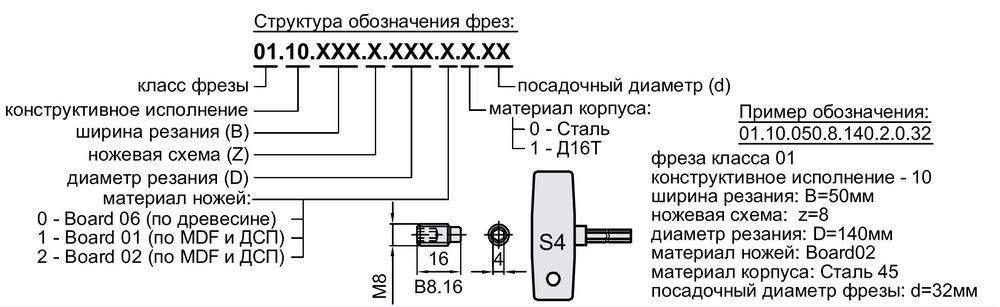

маркировка фрез | B mm | D mm | d mm |

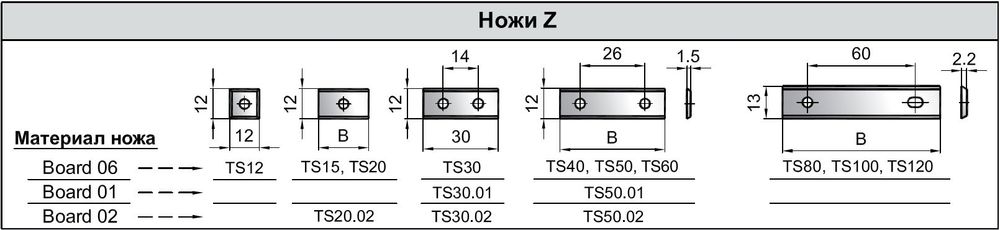

маркировка ножей Z |
|||
Z=3 | Z=4 | Z=6 | Z=8 | ||||

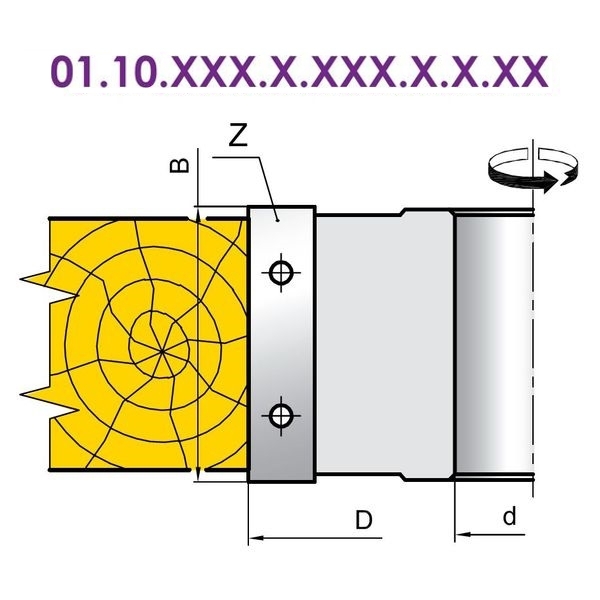

01.10.012.Z.XXX.0.0 | 12 | - | 125-280 | 125-280 | 140-280 | 30-50 | TS12 |
01.10.015.Z.XXX.0.0 | 15 | - | 125-280 | 125-280 | 140-280 | 30-50 | TS15 |
01.10.020.Z.XXX.0.0 | 20 | - | 125-280 | 125-280 | 140-280 | 30-50 | TS20/TS20.02 |
01.10.030.Z.XXX.0.0 | 30 | - | 125-280 | 125-280 | 140-280 | 30-50 | TS30/TS30.01/TS30.02 |
01.10.040.Z.XXX.0.0 | 40 | - | 125-280 | 125-280 | 140-280 | 30-50 | TS40 |
01.10.050.Z.XXX.0.0 | 50 | - | 125-280 | 125-280 | 140-280 | 30-50 | TS50/TS50.01/TS50.02 |
01.10.060.Z.XXX.0.0 | 60 | - | 125-280 | 125-280 | 140-280 | 30-50 | TS60 |
01.10.080.Z.XXX.0.0 | 80 | - | 125-280 | 125-280 | 140-280 | 30-50 | -TS80 |
01.10.100.Z.XXX.0.0 | 100 | - | 125-280 | 125-280 | 140-280 | 30-50 | TS100 |
01.10.120.Z.XXX.0.0 | 120 | - | 125-280 | 125-280 | 140-280 | 30-50 | TS120 |

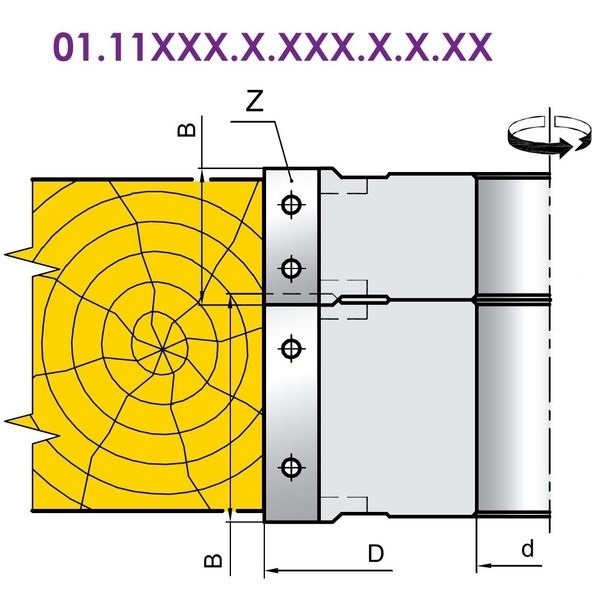

01.11.030.3.XXX.0.0 | 30 | 125-280 | - | - | - | 30-50 | TS30/TS30.01/TS30.02 |
01.11.040.3.XXX.0.0 | 40 | 125-280 | - | - | - | 30-50 | TS40 |
01.11.050.3.XXX.0.0 | 50 | 125-280 | - | - | - | 30-50 | TS50/TS50.01/TS50.02 |
01.11.060.3.XXX.0.0 | 60 | 125-280 | - | - | - | 30-50 | TS60 |
01.11.080.3.XXX.0.0 | 80 | 125-280 | - | - | - | 30-50 | TS80 |
01.11.100.3.XXX.0.0 | 100 | 125-280 | - | - | - | 30-50 | TS100 |
01.11.120.3.XXX.0.0 | 120 | 125-280 | - | - | - | 30-50 | TS120 |
Фрезы строгальные фуговальные с прямыми твердосплавными ножами. Применяются на четырехсторонних продольно-фрезерных станках или фрезерных станках типа ФСШ для придания заготовке плоской, ровной чистовой поверхности, при калибровке или производстве погонажных изделий. Возможность заказа данных фрез с ножевой формулой Z=6 или Z=8 позволяет обрабатывать заготовку на высоких скоростях подачи с высоким качеством поверхности.
