Пилы дисковые пазовые прорезные по металлу DIN 1837 A мелкий зуб HSS и VHM

Форма


Дисковые пилы пазовые мелкий зуб GSP

  • Назначение: прорезание пазов в металлических материалах;
  • обрабатываемые материалы: твердые и хрупкие металлические заготовки малого диаметра;
  • альтернативное применение:
  • материал корпуса: HSS Dm05 / Em05 – быстрорежущая сталь (ванадий, молибден / ванадий, молибден, кобальт 5%);
  • форма зуба: A, AW;
  • совместимость: фрезерные станки с ручным и ЧПУ управлением;
  • рекомендации: использование смазочно-охлаждающей жидкости;
  • противопоказания: резка вязких материалов, резание заготовок большого диаметра, работа без охлаждения;
  • производитель: GSP (Чехия);
  • сервис: заточка, нарезание новых зубьев.

Особенности товара

Пазовые дисковые пилы GSP с мелким шагом зуба используются в точном машиностроении, часовой индустрии, а также — в аналогичных сферах, где приоритетом, в первую очередь, является точность и качество резов. Тонкий корпус, (от 0,2 до 6 мм) в совокупности с широким выбором шага зуба и диаметра, позволяет формировать достаточно чистую линию пропила.

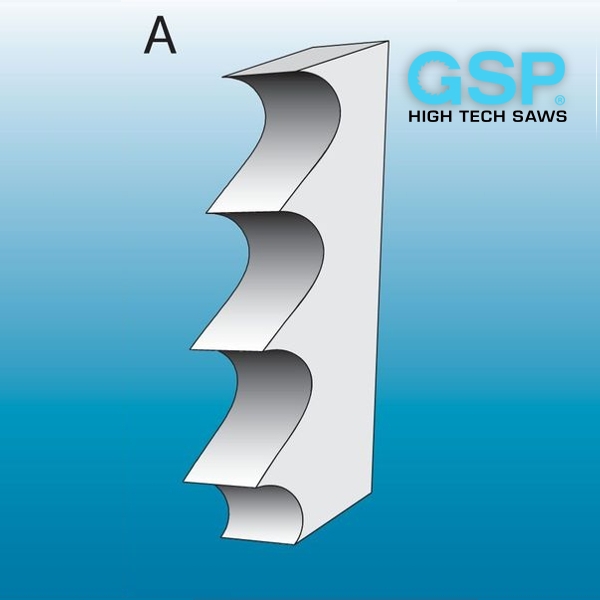

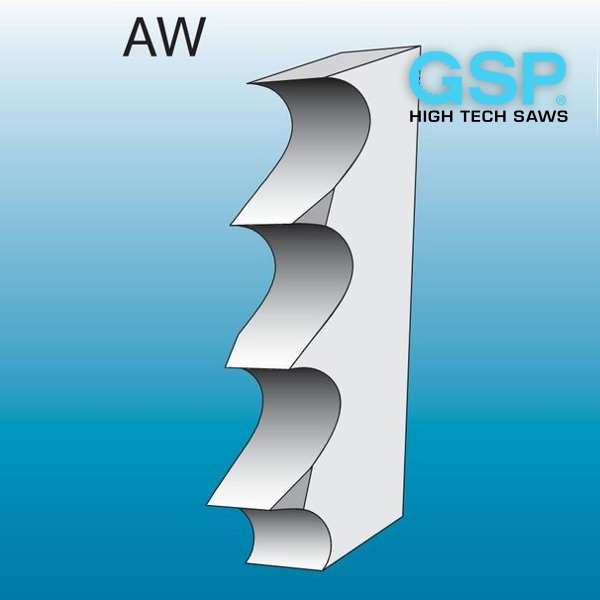

Форма зуба A — стандартная конфигурация, является оптимальным выбором при необходимости деликатной обработки заготовок, с минимумом потерь материала. В качестве дополнительной опции выступает форма AW, с чередующейся фаской. Использование пильных дисков с такой формой зуба целесообразно при обработке металла с неоднородной плотностью. Кроме этого, фаска равномерно распределяет стружку между зубьями, уменьшая вероятность их забивания.

С другой стороны, конфигурация режущей кромки не предусматривает наличия большой межзубной пазухи. Это значительно усложняет свободный выход стружки с зоны распила, поэтому данные пилы не рекомендуется использовать при необходимости обработать заготовку большого калибра.

D
mm
20 25 32 40 50 63 80 100 125 160 200 250 315
dH7
mm
5 8 8 10 13 16 22 22 22 32 32 32 40
B mm  Количество зубьев
0.20 80 80 100 128 128 - - - - - - - -
0.25 64 80 100 100 128 160 - - - - - - -
0.30 64 80 80 100 128 128 160 - - - - - -
0.40 64 64 80 100 100 128 160 - - - - - -
0.50 48 64 80 80 100 128 128 160 - - - - -
0.60 48 64 64 80 100 100 128 160 160 - - - -
0.80 48 48 64 80 80 100 128 128 160 - - - -
1.00 40 48 64 64 80 100 100 128 160 160 200 - -
1.20 40 48 48 64 80 80 100 128 128 160 200 - -
1.60 40 40 48 64 64 80 100 100 128 160 200 200 -
2.00 32 40 48 48 64 80 80 100 128 128 160 200 -
2.50 32 40 40 48 64 64 80 100 100 128 160 160 200
3.00 32 32 40 48 48 64 80 80 100 128 160 160 200
4.00 24 32 40 40 48 64 64 80 100 100 128 160 160
5.00 24 32 32 40 48 48 64 80 80 100 128 128 160
6.00 24 24 32 40 40 48 64 64 80 100 128 128 160
